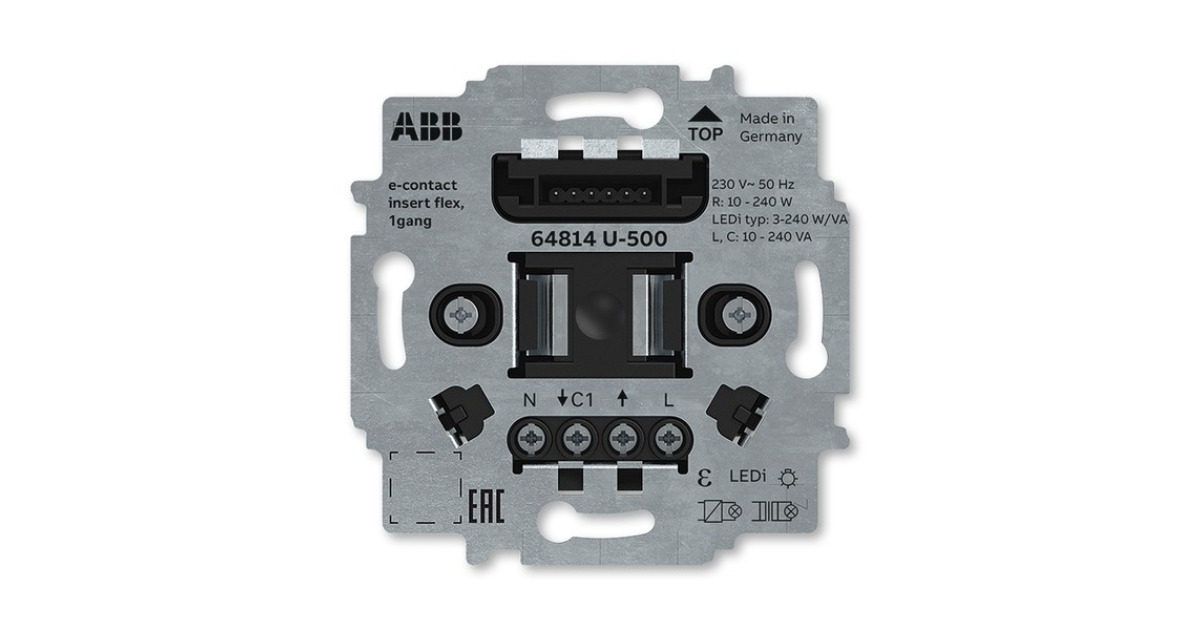

Přístroj spínací flex, e-kontakt
Pro automatické spínání svítidel (bezhlučný polovodičový výstup).
Pro vakuové nebo halogenové žárovky 230 V AC, pro malonapěťové žárovky připojené přes konvenční (vinutý) nebo elektronický transformátor, pro stmívatelné LEDi žárovky na 230 V.
Lze kombinovat se zapínacími ovládači (spínači řazení 1/0).
Klidová spotřeba: 0,5 W
Pracovní teplota: –5 °C až +45 °C
Vestavná hloubka: 25 mm
10 - 240 W/V·A pro klasické žárovky.
3 - 240 V·A pro stmívatelné LEDi.
2vodičové připojení (3vodičové pro zátěže < 10 W/V·A), 230 V AC, 50 Hz
Upevnění šrouby nebo drápky.
Šroubové svorky (pro vodiče max. 2,5 mm²).
Přístroj lze ovládat též paralelně připojenými zapínacími ovládači (je-li použita doutnavka, nesmí přemosťovat kontakt ovládače).
- Kód produktu
- 2CKA006800A3048
- Typové číslo
- 64814 U-500
POPIS
Pro snímače pohybu Busch-Wächter® 180 flex.
Pro automatické spínání svítidel (bezhlučný polovodičový výstup).
Pro vakuové nebo halogenové žárovky 230 V AC, pro malonapěťové žárovky připojené přes konvenční (vinutý) nebo elektronický transformátor, pro stmívatelné LEDi žárovky na 230 V.
Lze kombinovat se zapínacími ovládači (spínači řazení 1/0).
Klidová spotřeba: 0,5 W
Pracovní teplota: –5 °C až +45 °C
Vestavná hloubka: 25 mm
10 - 240 W/V·A pro klasické žárovky.
3 - 240 V·A pro stmívatelné LEDi.
2vodičové připojení (3vodičové pro zátěže < 10 W/V·A), 230 V AC, 50 Hz
Upevnění šrouby nebo drápky.
Šroubové svorky (pro vodiče max. 2,5 mm²).
Přístroj lze ovládat též paralelně připojenými zapínacími ovládači (je-li použita doutnavka, nesmí přemosťovat kontakt ovládače).
DOKUMENTY
| Název dokumentu | Velikost | ||
|---|---|---|---|
| Návod k instalaci a používání | 221,3 kB | ||
| JPG | Rozměrový výkres | 28,5 kB | |
| JPG | Rozměrový výkres 2 | 54,0 kB | |
| JPG | Schéma zapojení | 110,1 kB | |
| Videonávod zapojení spínače ABB flex e-kontakt |
