Časté dotazy
Otázka

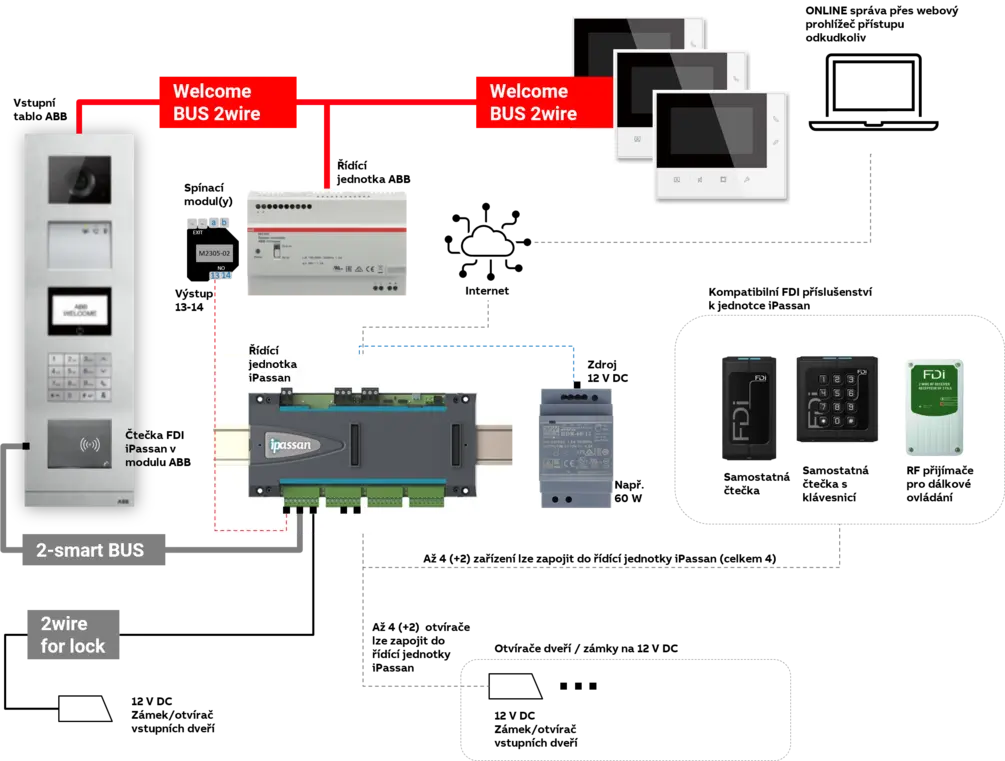

Lze venkovní stanice ABB-Welcome Midi instalovat na povrch?Odpověď
Ano, ale způsob provedení je jiný, než by se mohlo zdát z historické nabídky povrchových krabic.
Původní povrchové instalační krabice ABB-Welcome Midi/IP byly z české nabídky staženy. Důvodem je konstrukční nesoulad s některými moduly 1. generace.
Audiomoduly 1. generace:
- 2TMA210010A0001 - Modul hlasový, se 2 kontakty (modul 1. generace)
- 2TMA210010A0002 - Modul hlasový, s tlačítkem 1/2, se 2 kontakty (modul 1. generace)
- 2TMA210010A0003 - Modul hlasový, s tlačítky 2/4, se 2 kontakty (modul 1. generace)
- 2TMA210010N0001 - Modul kamerový (modul 1. generace)
mají vestavnou hloubku 38 mm.
Původní povrchové krabice (již nedostupné):
- 2TMA130160H0009
- 2TMA130160H0010
- 2TMA130160H0011
- 2TMA130160H0012
- 2TMA130160H0013
- 2TMA130160H0014
měly vnitřní hloubku pouze 32 mm, a proto do nich nebylo možné některé moduly 1. generace osadit.
Jak se tedy provádí povrchová montáž ABB-Welcome Midi?
Povrchová montáž se dnes realizuje kombinací:
- zapuštěné instalační krabice
- celoobvodového povětrnostního rámu
- a samozřejmě krytu s funkčními moduly
Princip je jednoduchý:
- povětrnostní rám se přišroubuje na fasádu,
- do něj se vloží standardní zapuštěná instalační krabice,
- do krabice se následně osadí kryt a funkční moduly.
Výsledkem je plnohodnotná povrchová montáž s dostatečným prostorem i pro hlubší moduly.
Jaké díly potřebuji objednat?
Pro sestavení povrchově montované venkovní stanice jsou potřeba vždy minimálně tři části:
| Položka / Účel | |
| Povětrnostní rám | Vytvoří povrchovou instalaci na fasádě |
| Instalační krabice | Nese samotné moduly a kryt |
| Kryt + funkční moduly | Tlačítka, kamera, audio modul apod. |
Jaké instalační krabice použít?
Světle šedé instalační krabice
| Velikost / Obj. číslo | |
| 1/1 | 2TMA130160H0001 |
| 1/2 | 2TMA130160H0002 |
| 1/3 | 2TMA130160H0003 |
| 1/4 | 2TMA130160H0004 |
| 1/5 | 2TMA130160H0005 |
| 2/3 | 2TMA130160H0006 |
Antracitové instalační krabice
| Velikost / Obj. číslo | |
| 1/1 | 2TMA130160B0001 |
| 1/2 | 2TMA130160B0002 |
| 1/3 | 2TMA130160B0003 |
| 1/4 | 2TMA130160B0004 |
| 1/5 | 2TMA130160B0005 |
| 2/3 | 2TMA130160B0006 |
Jaké povětrnostní rámy použít?
| Velikost / Obj. číslo | |
| 1/1 | 2TMA220161A0001 |
| 1/2 | 2TMA220161A0002 |
| 1/3 | 2TMA220161A0003 |
| 1/4 | 2TMA220161A0004 |
| 1/5 | 2TMA220161A0005 |
| 2/3 | 2TMA220161A0006 |
| 2/4 | 2TMA220161A0007 |
Jak probíhá samotná montáž?
- Vyberte povětrnostní rám odpovídající velikosti požadovaného tabla.
- Povětrnostní rám upevněte na stěnu pomocí 4 šroubů.
- Do rámu vložte instalační krabici stejné velikosti.
- Instalační krabici upevněte dalšími 4 šrouby.
- Krabici stranově vystřeďte.
- Spodní hrana instalační krabice musí lícovat se spodní hranou povětrnostního rámu.
- Nakonec osaďte kryt a všechny funkční moduly.
Na co si dát při návrhu pozor?
Největší dostupný povětrnostní rám má velikost 2/4 (obj. č. 2TMA220161A0007).
Větší celoobvodové povětrnostní rámy se již nevyrábějí.
To znamená, že při povrchové montáži je maximální velikost venkovní stanice ABB-Welcome Midi 2/4.
Pokud projekt vyžaduje větší sestavu, je nutné zvolit jiné konstrukční řešení nebo instalaci zapuštěním.
Jak to objednat do cenové nabídky?
Příklad 1
Jednořadé tablo velikosti 1/3, antracitová instalační krabice.
Objednat:
- 1× instalační krabice 2TMA130160B0003
- 1× povětrnostní rám 2TMA220161A0003
- 1× kryt velikosti 1/3
- příslušné funkční moduly
Příklad 2
Dvouřadé tablo velikosti 2/3, světle šedá instalační krabice.
Objednat:
- 1× instalační krabice 2TMA130160H0006
- 1× povětrnostní rám 2TMA220161A0006
- 1× kryt velikosti 2/3
- příslušné funkční moduly
Jednoduché pravidlo pro obchodníky
Pro povrchovou montáž ABB-Welcome Midi/IP vždy objednávejte:
Povětrnostní rám + zapuštěnou instalační krabici stejné velikosti + kryt + funkční moduly.
Původní povrchové krabice se již nepoužívají, protože nebyly kompatibilní se všemi audiomoduly 1. generace. Tímto způsobem lze bez problémů realizovat povrchovou montáž i s hlubšími moduly.
Otázka
Které vypínače a zásuvky od ABB jsou nejvíc ploché?Odpověď
Ze všech designů vypínačů a zásuvek v nabídce ABB má nejplošší čili nejplacatější profil design Zoni.Jinak řečeno nejvíce splývá se stěnou, a tudíž nejméně vystupuje do prostoru.
Otázka
Kde najdu rozměry výrobkuOdpověď
Informace o rozměrech uvádíme v rozměrovém výkresu. Najdete ho na stránce příslušného produktu, kde si rozkliknete "Dokumenty k produktu".
Druhá možnost je, že na stránce příslušného produktu kliknete na "Globální stránka produktu". V nové záložce prohlížeče by se vám měla otevřít stránka s informacemi o výrobku, kde níže na stránce jsou uvedeny rozměry produktu.
Otázka
Kde na tomto webu najdu prohlášení o shodě?Odpověď
Prohlášení o shodě můžete najít v hlavním menu pod Katalogy > záložka Ostatní dokumenty.
Nebo na stránce produktu kliknete na odkaz "Globální stránka produktu". V nové záložce prohlížeče se vám otevře stránka s informacemi o produktu. V dolní části této stránky najdete informace o certifikacích a environmentálních vlastnostech výrobku.
Otázka
Kde seženu vypínače a zásuvky Impuls nebo Element?Odpověď
Řady Impuls a Element již nejsou součástí naší aktuální nabídky – stejně jako u každého designového portfolia některé řady postupem času ustupují novějším konceptům a my se soustředíme na ty, o které je dlouhodobě největší zájem.
Řadu Element je ještě možné dohledat u některých velkoobchodních partnerů jako doprodejné zboží, a to přibližně do konce roku 2026. Dostupnost se ale liší sklad od skladu, takže doporučujeme ověřit přímo u konkrétního distributora.
Pokud hledáte náhradu, v naší aktuální nabídce najdete celou řadu designových kolekcí pro různé styly interiérů. Rádi vám pomůžeme vybrat tu pravou – stačí se obrátit na naše obchodní zástupce nebo se podívat na stránku https://nizke-napeti.cz.abb.com/designy.
Otázka
Jak vybrat správnou spínací jednotku pohybového čidla?Odpověď
Rodinu snímačů pohybu ABB FlexTronics a FlexTronics WL jsme doplnili přístroji v designových řadách Tango, Levit a Zoni.
Tyto snímače pohybu využívají několik typů silových spínacích jednotek, které je třeba zvolit podle způsobu užití. Spínací jednotky se liší hlavně typem výstupního prvku, kterým může být relé, polovodič anebo také nic (podružná napájecí jednotka). V případě polovodičového výstupu můžete volit mezi variantou pro spínání, ale i pro stmívání. Výstupy s polovodičem navíc umožňují pro zátěže nad 10 W i dvouvodičové připojení, ale pro malé zátěže je vždy nezbytný i nulový vodič (N).
Nejčastěji používaným spínacím prvkem je výstup s relé 2CKA006800A3042 nebo 2CKA006800A3045. Relé je vhodné pro všechny typy zátěží (jak klasické žárovky, tak LED žárovky) a snese i nejvyšší zatížení (až 2300 W pro běžné žárovky – tj. odporová zátěž) a až 300VA pro LED žárovky. Spínací jednotky s relé je navíc možné řešit paralelně a zapínat dvěma čidly jedno světlo.
Další možností je spínací jednotka s polovodičem, tzv. e-kontakt. Tady je největší výhodou absolutně tiché spínání (polovodič nemá žádné pohyblivé části a proto necvaká). Navíc od určité zátěže (od 10 výše) umožňuje zapojení bez nulového vodiče, což umožnuje použití i tam, kde vodič N chybí. Nevýhodou je nižší zatížitelnost (max. 230 W/VA). Není povoleno spojovat polovodiče paralelně, nicméně spínání jednoho světla vice čidly lze realizovat podružné spínací jednotky 2CKA006800A3051 (toto řešení je použitelné i pro spínací jednotku s relé.)
Pro snímače pohybu s označením Komfort (např. 2CKA006800A3209), které mají i možnost manuálního ovládání na krytu je možné jako spínací jednotku použít i spínací jednotku s možností stmívání 2CKA006500A0013, kde je možné nastavit si úroveň osvětlení, na kterou se bude světlo automaticky spínat.
Všechny uvedené spínací jednotky jsou kompatibilní nejen s běžnými snímači pohybu (Basic/Komfort), ale také se snímači ze sortimentu ABB flexTronics WL https://nizke-napeti.cz.abb.com/abb-flextronics-wireless/snimace-pohybu-pro-vnitrni-pouziti, kde je možné ovládat přístroje i přes aplikaci v telefonu.
A ještě malá nápověda:
- Když půjdete na https://nizke-napeti.cz.abb.com/designy,
- rozkliknete design, ve kterém čidlo chcete mít,
- a odskrolujete na této stránce níž na sekci "Přístrojové možnosti"
- a tam rozkliknete např. "Pohybové čidlo s rovinným snímáním", tak uvidíte několik možností, z čeho lze takové "Pohybové čidlo s rovinným snímáním" poskládat. A to vám možná také napoví.
Otázka
Lze Smart Switch použít jako další ovládací místo k existujícímu světelnému okruhu?Odpověď
Ano. Smart Switch můžete využít jako další ovládací místo i tam, kde nemáte k dispozici žádnou kabeláž. Díky tomu můžete snadno rozšířit klasické ovládání světla bez sekání zdí a tahání nových vodičů.
Jak to funguje?
U klasického zapojení, kde je svítidlo ovládáno z více míst (např. řazení 6-7-7-6), se na pozici prvního vypínače použije:
- ABB-FlexTronics® strojek např. s 1násobným relé
- 1násobný ovladač FlexTronics Wireless
Ovladač FlexTronics Wireless obsahuje komunikační rozhraní pro bezdrátové prvky ABB Smart Switch. K systému lze následně jednoduše napárovat bezdrátový Smart Switch umístěný kdekoliv v dosahu (pomocí aplikace ABB-free@home NEXT).
Stisknutím Smart Switche pak bezdrátově ovládáte kontakt FlexTronics vložky stejně, jako kdyby došlo ke stisknutí místního tlačítka. Ostatní ovládací místa v instalaci zůstávají řešena standardními tlačítky řazení 1/0.
Výhody tohoto řešení:
- Přidáte další ovládací místo bez kabeláže
- Není potřeba sekat zdi ani upravovat hotové interiéry
- Stávající elektroinstalaci zachováte
- Smart Switch umístíte/nalepíte prakticky kamkoliv (stěna, sklo, nábytek, noční stolek apod.)
- Pro dodatečné rozšíření ovládání osvětlení je to ideální řešení
- Vše máte v jednotném designu = hezky to vypadá a ladí k ostatním vypínačům u vás doma
Otázka
Mám vypínače řazení 6 - 7 - 7 - 6 a potřebuji přidat ještě jeden, ale nemám k němu dráty. Jak to vyřešit?Odpověď
Můžete si pomoci bezdrátovým Smart Switchem. Pokud vypínače řazení 7 nahradíte řazením "tlačítko 1/0", tak k tomu můžete přidat Smart Switch, který vám bude suplovat tu další "sedmičku". Ovšem musíme poznamenat, že Smart Switche jsou dvoutlačítkové, takže tím pádem musíte počítat s tím, že jedno tlačítko na Smart Switchi bude plonkové (nebude mít žádnou funkci). Ale můžete mu nějakou vymyslet :-).Otázka
Má ABB nějaký nástroj pro výpočet oteplení rozváděče?Odpověď
Ano, máme nástroj pro výpočet oteplení rozváděče podobě excelové tabulky, kterou si stáhnete do svého počítače a máte ji pořád při ruce, nezávisle na internetovém připojení.Soubor pro výpočet oteplení obsahuje 6 listů.
- Na listu "Modulární přístroje podklady" najděte jednotlivé přístroje, jejich objednací čísla zkopírujte a vložte do seznamu na list "Zapojení obvodu".
- Ve sloupci A číslováním naznačte hierarchii jednotlivých obvodů podle vzoru na listu "Ukázka popisu zapojení". A ve sloupci B pomocí selektoru vyberte fázi(e), na kterou(é)je přístroj připojený.
- Pokud zakliknete některou z hodnot ve sloupci I, můžete v horní části tabulky pozorovat, redukci ztrátového výkonu na základě skutečného proudu procházejícího jednotlivými obvody.
- Na listu "Rozvodnice podklady" najděte konkrétní rozvodnici, kterou jste vybrali pro danou instalaci. Pomůcka: Všechny rozvodnice označené zeleně vašemu návrhu vyhoví. Zkopírujte objednací číslo rozvodnice a vložte ho do buňky C6 na list "Výběr rozvodnice". Pokud je pole "Posouzení" zelené a říká "OK", váš návrh je v pořádku. Pokud rozvodnice nevyhoví požadavkům na oteplení, pole "Posouzení" ve sloupci H není zelené, ale žluté a obsahuje informaci "NOK", tj. že rozvodnice takové množství tepla nedokáže rozptýlit.
- Vytiskněte si listy "Zapojení obvodu" a "Výběr rozvodnice+BOM".
Máme pro vás také šablonu na posouzení shody rozváděče dle ČSN EN IEC 61439-1, ed. 3 a ČSN EN 61439-3. Opět stačí stáhnout.
Pokud byste si nevěděli rady a chtěli názorně ukázat, jak s nástrojem pracovat, během půl hodiny instruktáže vás všechno naučíme v záznamu z webináře.
Otázka
Má ABB nějaký konfigurátor na vypínače a zásuvky?Odpověď
Ano. A nejen na vypínače a zásuvky. Máme konfigurátor domovní elektroinstalace pro plánování klasické i chytré instalace včetně vypínačů, zásuvek, osvětlení, topení a žaluzií atp. Nakreslíte si v něm plánek, do něj rozmístíte funkční prvky - všechna spínání světel, žaluzií, ovládání topení atd. Konfigurátor to za vás ohlídá, aby vám v instalaci nic nechybělo. Na konci si z toho vytisknete projektovou dokumentaci, nebo i rovnou na pár kliků online objednáte v e-shopu některého z velkoobchodů elektro.- Na začátku se vás konfigurátor zeptá, jestli chcete využít nějakou rychlou volbu z přednastavených nejčastějších projektových situací, nebo jestli si chcete vytvořit svůj projekt.
- Pokud tvoříte vlastní projekt, definujte, jestli vám jde o klasickou nebo chytrou elektroinstalaci.
- Vyberte design a barvu vypínačů a zásuvek.
- Vytvořte strukturu domu (počet pater).
- Nakreslete plánky místností a jejich dispozice pro jednotlivá podlaží. Můžete zadat i přesné rozměry. Názvy místností si můžete přepsat, jak chcete.
- Do plánku umístěte funkce a přidělte jim instalační prvky (např. osvětlení ▶ spínání ▶ spínač). TIP: Když jednotlivé instalační prvky umístíte těsně vedle sebe nebo nad sebe, konfigurátor pochopí, že vám jde o vícerámeček.
- Hotovo? Klikněte na "Výsledek" vlevo dole. A máte komplet seznam položek celé elektroinstalace. Ten můžete vytisknout v podobě projektové dokumentace pro svého zákazníka. Seznam si taky můžete uložit (stáhnout) k sobě na počítač ve formátu .shc. A až budete příště pracovat na nějakém hodně podobném projektu, nemusíte ho naklikávat celý znovu, můžete si tam nahrát ten, co už máte z minula.
- Vytištěný seznam položek můžete poslat mailem svému velkoobchodnímu partnerovi, aby vám přichystal objednávku. A POZOR - můžete si to i zjednodušit, jedním kliknutím během 1 sekundy celý seznam přeneste z konfigurátoru do nákupního košíku, odkud můžete nakoupit v e-shopu velkoobchodu, který si vyberete. Ceny uvedené v seznamu jsou pouze orientační, úplně na konci se vám přepočítají na takové, jaké máte u daného velkoochodního partnera.
Otázka
Má ABB nějaký konfigurátor na domovní telefony?Odpověď
Ano, máme online konfigurátor pro systém domovních telefonů ABB-Welcome Midi. Slouží jako průvodce návrhem instalace ve webovém prohlížeči a pomůže vám sestavit potřebné komponenty. Vytvoří vám i schéma zapojení. Nástroj vám rozdělí celý plán na tisknutelné stránky ve formátu A4, takže si schéma můžete vytisknout.Pokud máte jednoduchý projekt: t.j. všechny byty mají stejnou vnitřní stanici a všechna patra mají stejný počet bytů, použijte "průvodce rychlým plánováním". Nebo použijte tlačítko začít "od začátku" a naplánujte složitější nebo heterogenní projekty. Konfigurátor vám pomůže naplánovat i projekty, které přesahují rámec jedné budovy.
Je vhodný pro návrh audio i video řešení; konečná sestava závisí například na počtu pater, bytů, vstupů a provedení instalace.
Váš projekt v konfigurátoru bude mít svou URL adresu a snadno ho tudíž můžete sdílet (bez přihlášení!).
Chcete ukázat, jak v konfigurátoru pracovat? Pusťte si záznam z webináře a uvidíte.
Otázka
Umí ABB panely (např. Onetouch 7" / SmartTouch 10") zobrazit obraz IP kamery, která je zapojená ve stejné síti?Odpověď
Ano.
- OneTouch 7" i SmartTouch 10" umí zobrazovat obraz z IP kamer třetích stran
- Obvykle se používá: RTSP stream (nejčastější)
- kodek H.264
- rozlišení max. 1920×1080 (Full HD)
- ideálně Substream (nižší kvalita než hlavní stream)
Co musím znát před integrací?
Připrav si:
Z kamery / NVR:
- IP adresa (např. 192.168.1.50)
- uživatelské jméno + heslo
- RTSP URL (např.
rtsp://user:pass@IP:554/...) - port RTSP (většinou 554)
Ze sítě:
- panel i kamera musí být ve stejné síti (např. 192.168.1.x)
Který způsob je lepší?
| Varianta | Výhoda | Kdy použít |
|---|---|---|
| Přímá kamera | jednoduché | málo kamer |
| Přes NVR | stabilnější, centrální | více kamer |
rtsp://uzivatel:heslo@IP:554/Streaming/Channels/102
✅ Rychlá kontrola – check list
✔ kamera pingne v síti
✔ RTSP funguje ve VLC
✔ H.264 aktivní
✔ rozlišení ≤ 1920×1080
✔ otevřený port 554
Z
- pole Název: např. "Kamera_01"
- pole RSTP: vyplníme url viz výše: rtsp://uzivatel:heslo@IP:554/Streaming/Channels/102 např.: rtsp://uzivatel2:XCJH!25sdbb@192.168.1.64:554/Streaming/Channels/102
- pole: Necháme nevyplněné - hodnoty se přebírají z druhého pole
-
pole: Necháme nevyplněné - hodnoty se přebírají z druhého pole
- volbu vizuálního zvonku u dveře = pokud chceme, aby patrové tlačítku ovládacího panelu zobrazilo stream z kamery po stisknutí patrového tlačítka.
- volbu výchozí venkovní stanice = přebírá roli kamery venkovní stanice.
