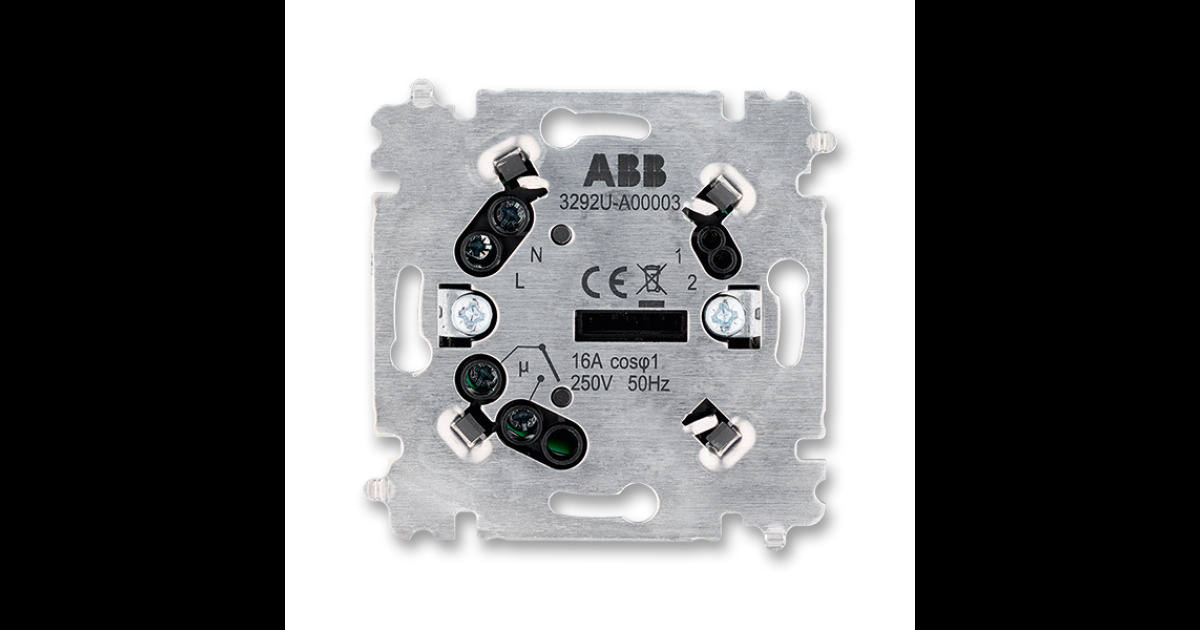

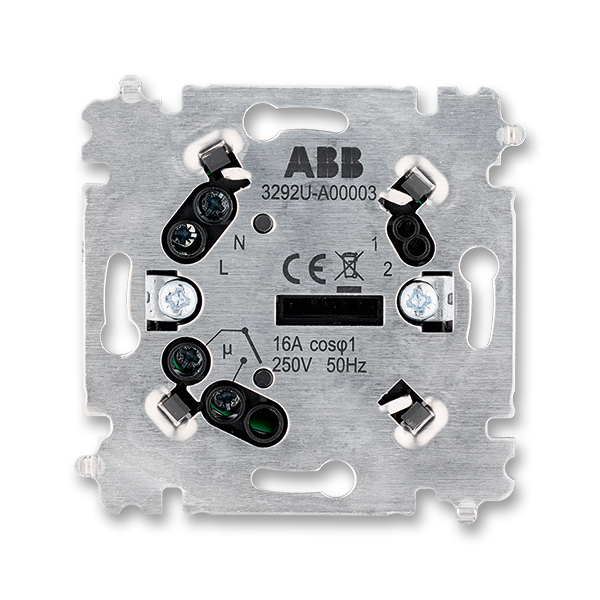

Přístroj spínací, pro univerzální termostat nebo spínací hodiny
Možnost připojení vnějšího teplotního snímače 3292U-A90100 pro podlahové vytápění. Možnost připojení bezpotenciálového kontaktu pro vzdálené ovládání (pouze pro programovatelné ovládací jednotky 3292.-A10301).
Pozn.: při výpadku napájení zhasne displej ovládací jednotky. Jestliže se pro elektrické vytápění využívá dvoutarifový režim řízený signálem HDO, doporučuje se zajistit trvalé napájení přístroje, aby při odpojeném napájení nezhasínal displej ovládací jednotky.
Vestavná hloubka: 23,5 mm
Pracovní teplota: 0 °C až +50 °C
Výstup: bezpotenciálový zapínací kontakt relé, s bezpečným galvanickým oddělením
Spínaný proud: max. 16 A / 230 V AC (cos φ = 1), max. 8 A / 30 V DC (cos φ = 1)
Spínaný výkon: max. 3 680 W AC-1
230 V AC, 3vodičové připojení
Upevnění šrouby nebo drápky.
Šroubové svorky (pro vodiče max. 2,5 mm², resp. 1,5 mm²) pro připojení vnějšího snímače nebo kontaktu.
- Kód produktu
- 3292U-A00003
POPIS
Pro ovládací jednotku univerzálního otočného termostatu nebo programovatelného termostatu.
Možnost připojení vnějšího teplotního snímače 3292U-A90100 pro podlahové vytápění. Možnost připojení bezpotenciálového kontaktu pro vzdálené ovládání (pouze pro programovatelné ovládací jednotky 3292.-A10301).
Pozn.: při výpadku napájení zhasne displej ovládací jednotky. Jestliže se pro elektrické vytápění využívá dvoutarifový režim řízený signálem HDO, doporučuje se zajistit trvalé napájení přístroje, aby při odpojeném napájení nezhasínal displej ovládací jednotky.
Vestavná hloubka: 23,5 mm
Pracovní teplota: 0 °C až +50 °C
Výstup: bezpotenciálový zapínací kontakt relé, s bezpečným galvanickým oddělením
Spínaný proud: max. 16 A / 230 V AC (cos φ = 1), max. 8 A / 30 V DC (cos φ = 1)
Spínaný výkon: max. 3 680 W AC-1
230 V AC, 3vodičové připojení
Upevnění šrouby nebo drápky.
Šroubové svorky (pro vodiče max. 2,5 mm², resp. 1,5 mm²) pro připojení vnějšího snímače nebo kontaktu.
DOKUMENTY
| Název dokumentu | Velikost | ||
|---|---|---|---|
| Návod k instalaci a používání | 539,2 kB | ||
| JPG | Schéma zapojení | 93,7 kB |
