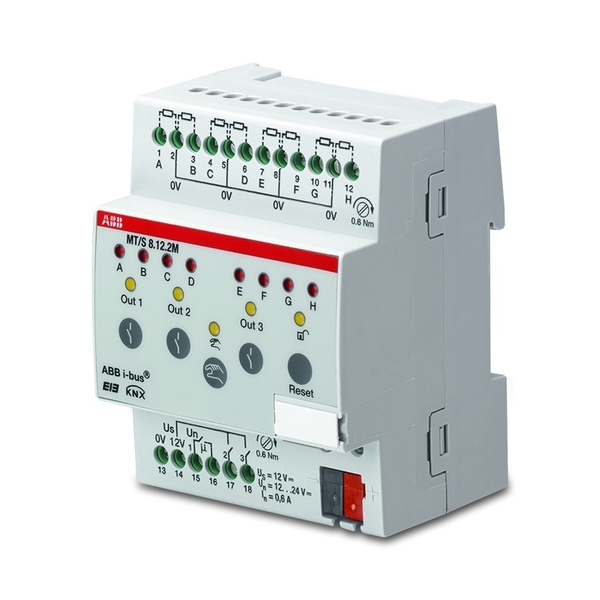

Terminál zabezpečovací, řadový
8 vstupů pro připojení pasivních snímačů (např. pohybových detektorů, magnetických kontaktů nebo snímačů otřesů skla apod.) k instalaci ABB i-bus® KNX.
Nutný vnější napájecí zdroj 12 V (např. NT/S 12/1600).
Indikace stavu vstupů: 8 LED
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Indikace pomocí LED.
Jmenovité napětí: 12 V ±1,6 V
Délka vedení je omezena jeho odporem (nejvýše 200 Ohm)
Ukončovací rezistor 2,7 kOhm
Výstupy: 1 plovoucí reléový výstup, 2 zapínací kontakty
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry (v x š x h): 90 x 72 x 64 mm
Vestavná hloubka 68 mm
Šířka: 4 M
Upevnění na lištu šíře 35 mm.
Šroubové svorky (pro vodiče max. 2,5 mm²).
1 M = cca 18 mm
zobrazit více
Nutný vnější napájecí zdroj 12 V (např. NT/S 12/1600).
Indikace stavu vstupů: 8 LED
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Indikace pomocí LED.
Jmenovité napětí: 12 V ±1,6 V
Délka vedení je omezena jeho odporem (nejvýše 200 Ohm)
Ukončovací rezistor 2,7 kOhm
Výstupy: 1 plovoucí reléový výstup, 2 zapínací kontakty
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry (v x š x h): 90 x 72 x 64 mm
Vestavná hloubka 68 mm
Šířka: 4 M
Upevnění na lištu šíře 35 mm.
Šroubové svorky (pro vodiče max. 2,5 mm²).
1 M = cca 18 mm
- Kód produktu
- 2CDG110110R0011
- Typové číslo
- MT/S 8.12.2M
- Varianta
- 8násobný, terminál 12 V DC
POPIS
8 vstupů pro připojení pasivních snímačů (např. pohybových detektorů, magnetických kontaktů nebo snímačů otřesů skla apod.) k instalaci ABB i-bus® KNX.
Nutný vnější napájecí zdroj 12 V (např. NT/S 12/1600).
Indikace stavu vstupů: 8 LED
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Indikace pomocí LED.
Jmenovité napětí: 12 V ±1,6 V
Délka vedení je omezena jeho odporem (nejvýše 200 Ohm)
Ukončovací rezistor 2,7 kOhm
Výstupy: 1 plovoucí reléový výstup, 2 zapínací kontakty
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry (v x š x h): 90 x 72 x 64 mm
Vestavná hloubka 68 mm
Šířka: 4 M
Upevnění na lištu šíře 35 mm.
Šroubové svorky (pro vodiče max. 2,5 mm²).
1 M = cca 18 mm
DOKUMENTY
| Název dokumentu | Velikost | ||
|---|---|---|---|
| Návod k instalaci a používání | 189,8 kB |
