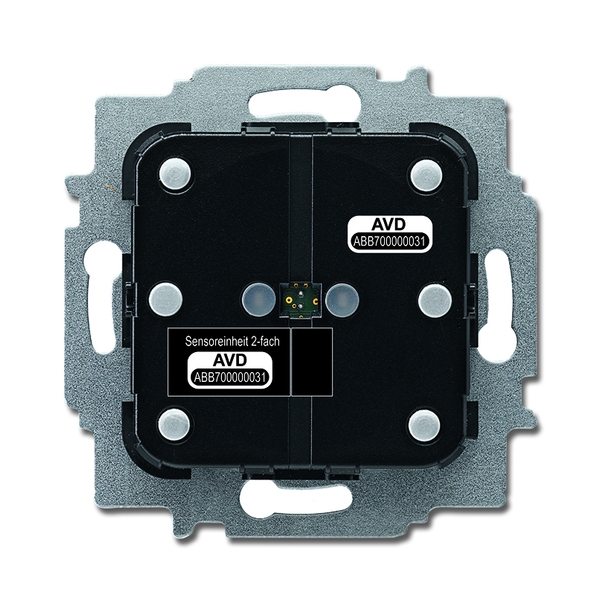

Rozhraní tlačítkové 2- / 4násobné, zapuštěné
Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, fialová = scény, bílá = neutrální nebo žádné funkční uspořádání) nebo pro standardní podsvícení červenou a zelenou barvou.
Se střední polohou.
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Ovládací prvky: tlačítkové kontakty nahoře/dole
Indikace stavu sepnutí: vestavěnými stavovými LED
Jmenovité napětí: 24 V DC ±5 V
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry (v x š x h): 51 x 51 x 23 mm
Použití pouze v kombinaci s 2násobnými kryty ABB-free@home.
- Kód produktu
- 2CKA006133A0223
- Typové číslo
- 6108/07-500
- Varianta
- 2-/4násobné
POPIS
S integrovanou sběrnicovou spojkou a snímačem teploty.
Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, fialová = scény, bílá = neutrální nebo žádné funkční uspořádání) nebo pro standardní podsvícení červenou a zelenou barvou.
Se střední polohou.
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Ovládací prvky: tlačítkové kontakty nahoře/dole
Indikace stavu sepnutí: vestavěnými stavovými LED
Jmenovité napětí: 24 V DC ±5 V
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry (v x š x h): 51 x 51 x 23 mm
Použití pouze v kombinaci s 2násobnými kryty ABB-free@home.
DOKUMENTY
Název dokumentu | Velikost | ||
---|---|---|---|
Návod k instalaci a používání | 260,7 kB |
