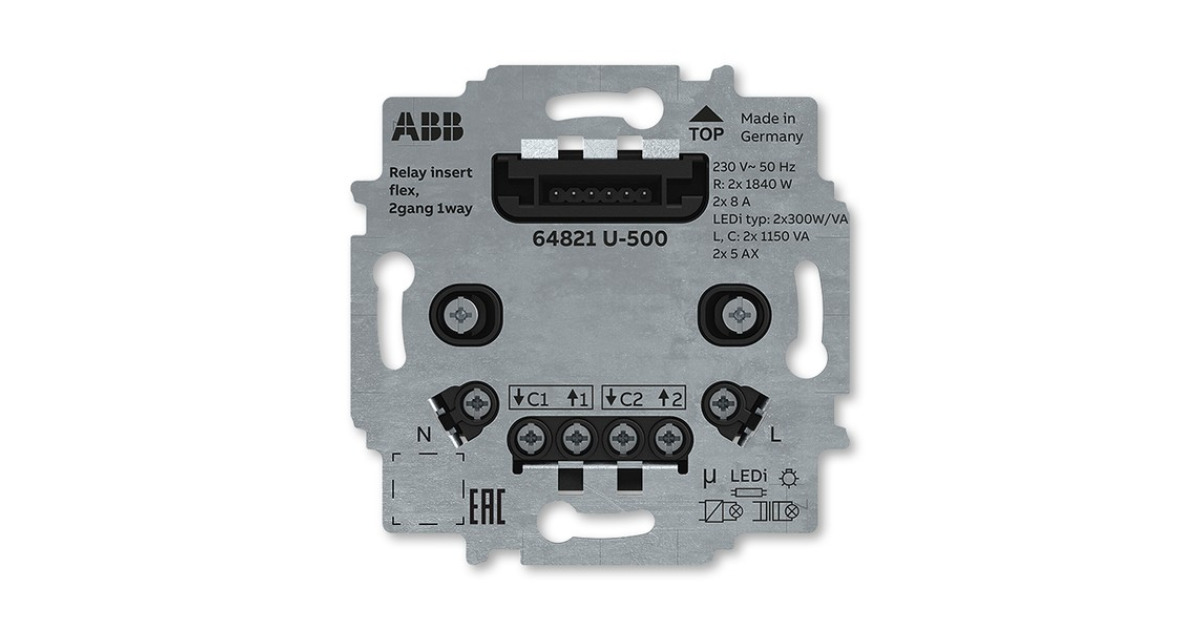

Přístroj spínací flex, se dvěma relé
Pro snímače pohybu Busch-Wächter® 180 flex.
Pro spínání dvou nezávislých obvodů (např. svítidlo a ventilátor).
Pro vakuové nebo halogenové žárovky 230 V AC, pro malonapěťové žárovky připojené přes konvenční (vinutý) nebo elektronický transformátor, pro zářivky nebo LEDi.
Lze kombinovat se zapínacími ovládači (spínači řazení 1/0).
Klidová spotřeba: 0,3 W
Pracovní teplota: –25 °C až +55 °C
Vestavná hloubka: 25 mm
2× 1 840 W, 2× 5 AX (cos ϕ = 0,9), 2× 300 V·A pro LEDi.
4vodičové připojení (nutný vodič N), 230 V AC, 50 Hz
Upevnění šrouby nebo drápky.
Šroubové svorky (pro vodiče max. 2,5 mm²).
Přístroj lze ovládat též paralelně připojenými zapínacími ovládači (je-li použita doutnavka, nesmí přemosťovat kontakt ovládače).
zobrazit více
Pro spínání dvou nezávislých obvodů (např. svítidlo a ventilátor).
Pro vakuové nebo halogenové žárovky 230 V AC, pro malonapěťové žárovky připojené přes konvenční (vinutý) nebo elektronický transformátor, pro zářivky nebo LEDi.
Lze kombinovat se zapínacími ovládači (spínači řazení 1/0).
Klidová spotřeba: 0,3 W
Pracovní teplota: –25 °C až +55 °C
Vestavná hloubka: 25 mm
2× 1 840 W, 2× 5 AX (cos ϕ = 0,9), 2× 300 V·A pro LEDi.
4vodičové připojení (nutný vodič N), 230 V AC, 50 Hz
Upevnění šrouby nebo drápky.
Šroubové svorky (pro vodiče max. 2,5 mm²).
Přístroj lze ovládat též paralelně připojenými zapínacími ovládači (je-li použita doutnavka, nesmí přemosťovat kontakt ovládače).
- Kód produktu
- 2CKA006800A3045
- Typové číslo
- 64821 U-500
POPIS
Pro snímače pohybu Busch-Wächter® 180 flex.
Pro spínání dvou nezávislých obvodů (např. svítidlo a ventilátor).
Pro vakuové nebo halogenové žárovky 230 V AC, pro malonapěťové žárovky připojené přes konvenční (vinutý) nebo elektronický transformátor, pro zářivky nebo LEDi.
Lze kombinovat se zapínacími ovládači (spínači řazení 1/0).
Klidová spotřeba: 0,3 W
Pracovní teplota: –25 °C až +55 °C
Vestavná hloubka: 25 mm
2× 1 840 W, 2× 5 AX (cos ϕ = 0,9), 2× 300 V·A pro LEDi.
4vodičové připojení (nutný vodič N), 230 V AC, 50 Hz
Upevnění šrouby nebo drápky.
Šroubové svorky (pro vodiče max. 2,5 mm²).
Přístroj lze ovládat též paralelně připojenými zapínacími ovládači (je-li použita doutnavka, nesmí přemosťovat kontakt ovládače).
DOKUMENTY
| Název dokumentu | Velikost | ||
|---|---|---|---|
| Návod k instalaci a používání | 220,5 kB | ||
| JPG | Rozměrový výkres | 22,2 kB | |
| JPG | Rozměrový výkres 2 | 54,0 kB | |
| JPG | Schéma zapojení | 34,9 kB | |
| Videonávod zapojení spínače ABB flex se 2 relé jako řazení 5 |
