Přístroj ovládání podružného flex
Elektronický výstup přístroje slouží pro komunikaci s dalšími spínacími přístroji (nelze k němu připojit zátěž).
Použití: Má-li několik snímačů pohybu ovládat jednu zátěž, pod jeden snímač (master) se použije příslušný spínací přístroj a pod ostatní snímače (slave) se použijí přístroje podružného ovládání, které na master při detekci pohybu vysílají signál (je-li hladina osvětlení nižší, než je nastaveno na masteru, zátěž se zapne).
Lze kombinovat se zapínacími ovládači (spínači řazení 1/0).
Klidová spotřeba: 0,3 W
Pracovní teplota: –5 °C až +45 °C
Vestavná hloubka: 25 mm
2 300 W, 10 AX (cos ϕ = 0,9), 300 V·A pro LEDi.
3vodičové připojení (nutný vodič N), 230 V AC, 50 Hz
Upevnění šrouby nebo drápky.
Šroubové svorky (pro vodiče max. 2,5 mm²).
Přístroj lze ovládat též paralelně připojenými zapínacími ovládači (je-li použita doutnavka, nesmí přemosťovat kontakt ovládače).
- Kód produktu
- 2CKA006800A3051
- Typové číslo

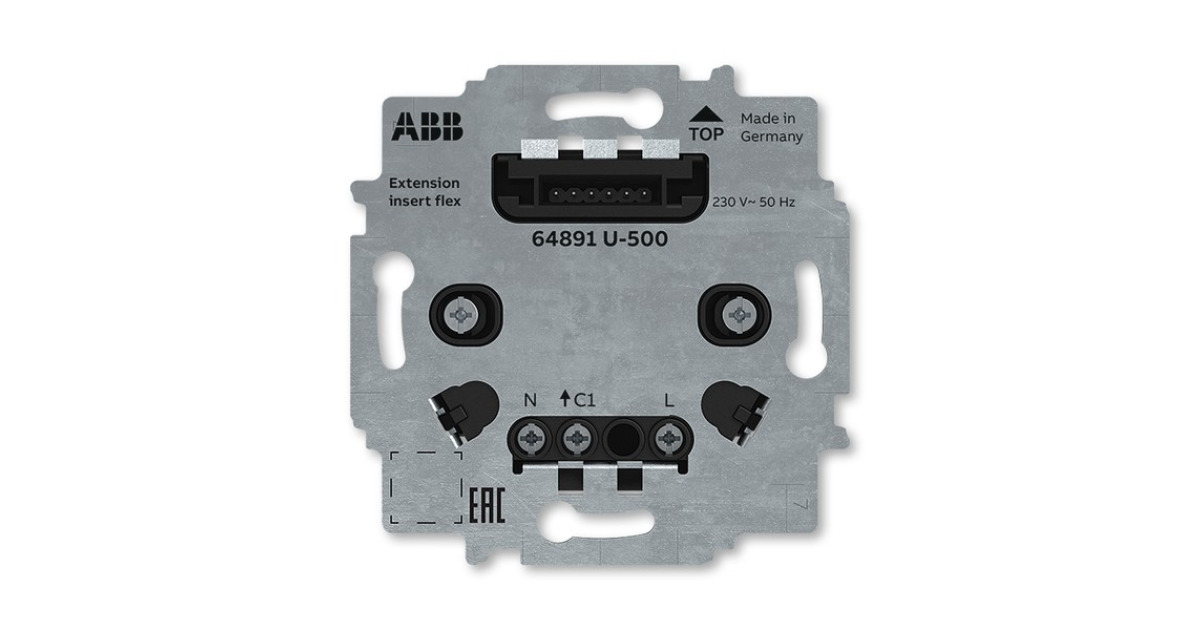

- 64891 U-500
POPIS
Pro snímače pohybu Busch-Wächter® 180 flex.
Elektronický výstup přístroje slouží pro komunikaci s dalšími spínacími přístroji (nelze k němu připojit zátěž).
Použití: Má-li několik snímačů pohybu ovládat jednu zátěž, pod jeden snímač (master) se použije příslušný spínací přístroj a pod ostatní snímače (slave) se použijí přístroje podružného ovládání, které na master při detekci pohybu vysílají signál (je-li hladina osvětlení nižší, než je nastaveno na masteru, zátěž se zapne).
Lze kombinovat se zapínacími ovládači (spínači řazení 1/0).
Klidová spotřeba: 0,3 W
Pracovní teplota: –5 °C až +45 °C
Vestavná hloubka: 25 mm
2 300 W, 10 AX (cos ϕ = 0,9), 300 V·A pro LEDi.
3vodičové připojení (nutný vodič N), 230 V AC, 50 Hz
Upevnění šrouby nebo drápky.
Šroubové svorky (pro vodiče max. 2,5 mm²).
Přístroj lze ovládat též paralelně připojenými zapínacími ovládači (je-li použita doutnavka, nesmí přemosťovat kontakt ovládače).
DOKUMENTY
Název dokumentu | Velikost | ||
---|---|---|---|
Návod k instalaci a používání | 221,3 kB | ||
JPG | Rozměrový výkres | 28,5 kB | |
JPG | Rozměrový výkres 2 | 54,0 kB | |
JPG | Schéma zapojení | 110,1 kB |
