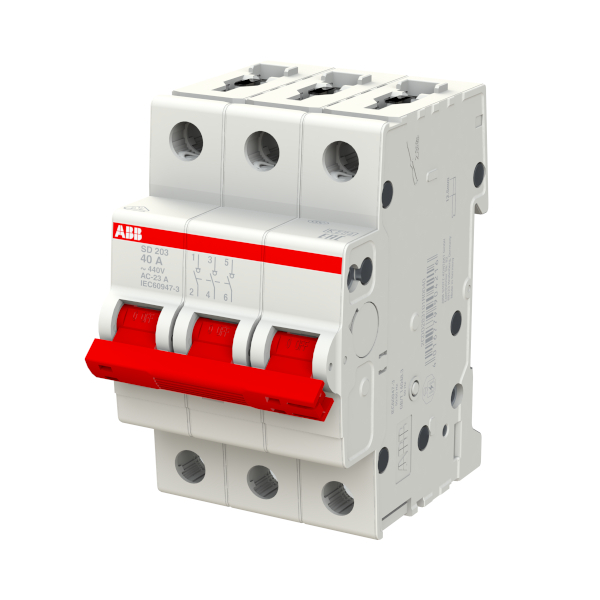

Odpínač SD200, 3fázový
System pro M Compact s instalací na lištu DIN.
Řada SD200
Jmenovitý proud: 40 A
Počet fází (modulů): 3
Indikátor reálné polohy kontaktů: Ano
Rozměry odpínače (VxHxŠ): 88x69x52,5mm
Jmenovité napětí: 440 V AC
Jmenovitá frekvence: 50/60 Hz
Stupeň krytí: IP20
Teplota okolí: -25…+55 °C
Skladovací teplota: -40…+70 °C
Připojení tuhého/slaněného Cu vodiče: max. 35 mm2
Připojení pružného Cu vodiče: max. 35 mm2
Utahovací moment: 2,8 Nm
Max. průřez přípojnic: 10mm2
Montážní poloha: 1
Napájecí strana: libovolná
Možnost dovybavit odpínač příslušenstvím: Ano
Splňuje normu: ČSN EN 60947-3
- Kód produktu
- 2CDD283101R0040
- Typové číslo
- SD203/40
- Varianta
- 40 A
POPIS
System pro M Compact s instalací na lištu DIN.
Řada SD200
Jmenovitý proud: 40 A
Počet fází (modulů): 3
Indikátor reálné polohy kontaktů: Ano
Rozměry odpínače (VxHxŠ): 88x69x52,5mm
Jmenovité napětí: 440 V AC
Jmenovitá frekvence: 50/60 Hz
Stupeň krytí: IP20
Teplota okolí: -25…+55 °C
Skladovací teplota: -40…+70 °C
Připojení tuhého/slaněného Cu vodiče: max. 35 mm2
Připojení pružného Cu vodiče: max. 35 mm2
Utahovací moment: 2,8 Nm
Max. průřez přípojnic: 10mm2
Montážní poloha: 1
Napájecí strana: libovolná
Možnost dovybavit odpínač příslušenstvím: Ano
Splňuje normu: ČSN EN 60947-3
