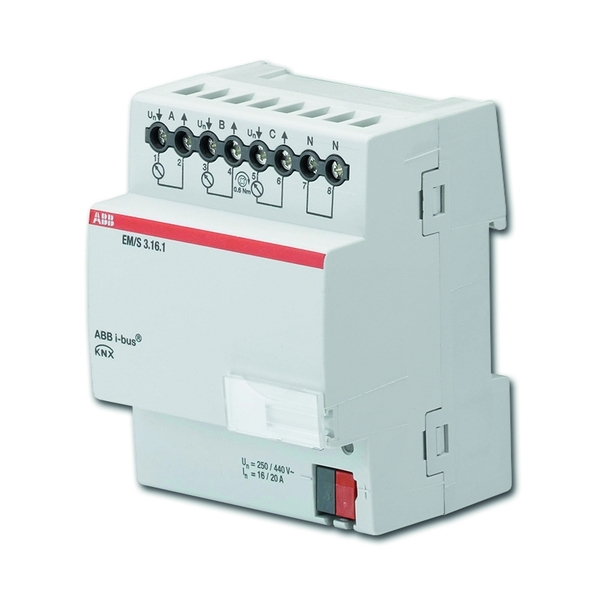

Modul energetický, 3násobný, řadový
Slouží k měření spotřeby elektrické energie a monitorování dalších elektrických veličin v elektrických obvodech např. proudu, napětí, činného a zdánlivého výkonu, účiníku, frekvence atd.
Naměřené hodnoty jsou přenášeny na sběrnici ABB i-bus®KNX.
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Jmenovité napětí: 250/440 V AC, kmitočet 50/60 Hz
Jmenovitý proud: 16/20 A
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry (v x š x h): 90 x 72 x 64 mm
Šířka: 4 M
Upevnění na lištu šíře 35 mm.
Šroubové svorky.
1 M = cca 18 mm
zobrazit více
Naměřené hodnoty jsou přenášeny na sběrnici ABB i-bus®KNX.
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Jmenovité napětí: 250/440 V AC, kmitočet 50/60 Hz
Jmenovitý proud: 16/20 A
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry (v x š x h): 90 x 72 x 64 mm
Šířka: 4 M
Upevnění na lištu šíře 35 mm.
Šroubové svorky.
1 M = cca 18 mm
- Kód produktu
- 2CDG110148R0011
- Typové číslo
- EM/S 3.16.1
POPIS
Slouží k měření spotřeby elektrické energie a monitorování dalších elektrických veličin v elektrických obvodech např. proudu, napětí, činného a zdánlivého výkonu, účiníku, frekvence atd.
Naměřené hodnoty jsou přenášeny na sběrnici ABB i-bus®KNX.
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Jmenovité napětí: 250/440 V AC, kmitočet 50/60 Hz
Jmenovitý proud: 16/20 A
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry (v x š x h): 90 x 72 x 64 mm
Šířka: 4 M
Upevnění na lištu šíře 35 mm.
Šroubové svorky.
1 M = cca 18 mm
DOKUMENTY
| Název dokumentu | Velikost | ||
|---|---|---|---|
| Návod k instalaci a používání | 183,5 kB |
