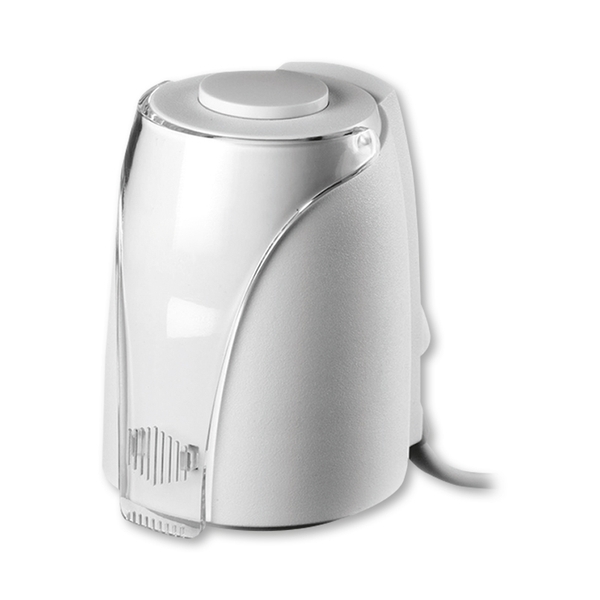

Hlavice ovládací termoelektrická
K ovládání topných nebo chladicích těles ve spojení s akčním členem pro řízení termohlavic.
S ukazatelem funkce (otevřeno nebo zavřeno).
V bezproudovém stavu uzavřeno (NC).
Pro montáž je zapotřebí vhodný adaptér k příslušnému ventilu (např. 8-K23-59-132).
Jmenovité napětí: 230 V
Stupeň krytí: IP 54
Max. doba chodu pro otevření/zavření: 3 min
Proudový odběr: 8 mA (cca 2 W)
Spínací proud: 320 mA (krátkodobý)
Zdvih: 4 mm
Stavěcí síla: 100 N
Teplota média: 0 °C - 100 °C
Teplota okolí: 0 °C - 60 °C
Barva: bílá RAL 9003
Délka přívodu: 1 m (konektorové propojení 2 x 0,75 mm2)
Rozměry (v x š x h): 60 x 44 x 61 mm
Upevnění bezšroubové.
Šňůrový vývod.
zobrazit více
S ukazatelem funkce (otevřeno nebo zavřeno).
V bezproudovém stavu uzavřeno (NC).
Pro montáž je zapotřebí vhodný adaptér k příslušnému ventilu (např. 8-K23-59-132).
Jmenovité napětí: 230 V
Stupeň krytí: IP 54
Max. doba chodu pro otevření/zavření: 3 min
Proudový odběr: 8 mA (cca 2 W)
Spínací proud: 320 mA (krátkodobý)
Zdvih: 4 mm
Stavěcí síla: 100 N
Teplota média: 0 °C - 100 °C
Teplota okolí: 0 °C - 60 °C
Barva: bílá RAL 9003
Délka přívodu: 1 m (konektorové propojení 2 x 0,75 mm2)
Rozměry (v x š x h): 60 x 44 x 61 mm
Upevnění bezšroubové.
Šňůrový vývod.
- Kód produktu
- 2-D22-00-101
- Typové číslo
- AA2004-00-1N
POPIS
K ovládání topných nebo chladicích těles ve spojení s akčním členem pro řízení termohlavic.
S ukazatelem funkce (otevřeno nebo zavřeno).
V bezproudovém stavu uzavřeno (NC).
Pro montáž je zapotřebí vhodný adaptér k příslušnému ventilu (např.
8-K23-59-132).
Jmenovité napětí: 230 V
Stupeň krytí: IP 54
Max. doba chodu pro otevření/zavření: 3 min
Proudový odběr: 8 mA (cca 2 W)
Spínací proud: 320 mA (krátkodobý)
Zdvih: 4 mm
Stavěcí síla: 100 N
Teplota média: 0 °C - 100 °C
Teplota okolí: 0 °C - 60 °C
Barva: bílá RAL 9003
Délka přívodu: 1 m (konektorové propojení
2 x 0,75 mm2)
Rozměry (v x š x h): 60 x 44 x 61 mm
Upevnění bezšroubové.
Šňůrový vývod.
DOKUMENTY
| Název dokumentu | Velikost | ||
|---|---|---|---|
| Návod k instalaci a používání | 331,8 kB | ||
| PNG | Schéma zapojení AA 2004 (NC) | 49,3 kB | |
| PNG | Charakteristická křivka AA 2004 (NC) | 40,5 kB | |
| Obrázkový návod k instalaci a používání pro hlavice AA 2004 (ENG) | 426,0 kB |
