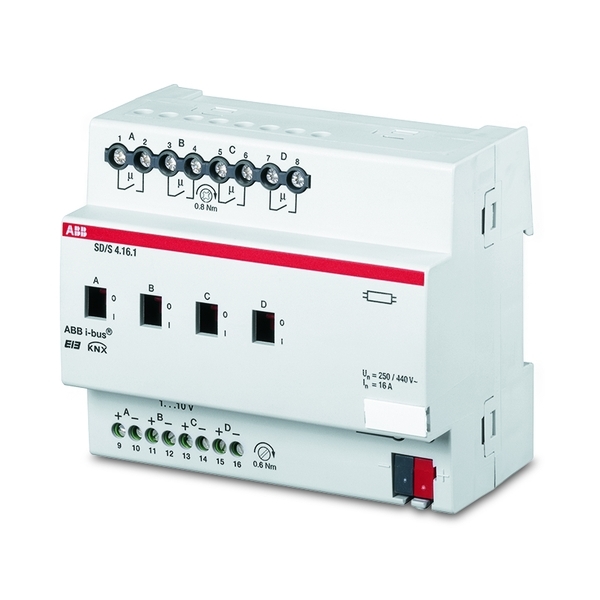

Člen akční spínací a stmívací 1-10 V, 4násobný, řadový
Pro spínání a stmívání světelných obvodů se světelnými zdroji vybavenými stmívatelnými elektronickými předřadníky. Ukazatel stavu kontaktů, možnost ručního spínání.
Připojení ke sběrnici KNX přiloženou sběrnicovou svorkovnicí.
Jmenovité napětí: 230 V AC +10 % / –15 %, kmitočet 50/60 Hz
Výstupy: 4 bezpotenciálové kontakty
Řídicí elektronické výstupy: 4x 1-10 V
Parametry pro spínací režim AC-1: jmenovitý proud 16 A při cos φ = 1 a při napětí 230 V AC
Parametry pro spínací režim AC-3: jmenovitý proud 10 A při cos φ = 0,65 a při napětí 230 V AC
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry: 90 x 108 x 64 mm
Šířka 6 M
Upevnění na lištu šíře 35 mm.
Šroubové svorky (pro vodiče max. 2,5 mm²).
1 M = cca 18 mm
Pro zátěž zářivkovou.
zobrazit více
Připojení ke sběrnici KNX přiloženou sběrnicovou svorkovnicí.
Jmenovité napětí: 230 V AC +10 % / –15 %, kmitočet 50/60 Hz
Výstupy: 4 bezpotenciálové kontakty
Řídicí elektronické výstupy: 4x 1-10 V
Parametry pro spínací režim AC-1: jmenovitý proud 16 A při cos φ = 1 a při napětí 230 V AC
Parametry pro spínací režim AC-3: jmenovitý proud 10 A při cos φ = 0,65 a při napětí 230 V AC
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry: 90 x 108 x 64 mm
Šířka 6 M
Upevnění na lištu šíře 35 mm.
Šroubové svorky (pro vodiče max. 2,5 mm²).
1 M = cca 18 mm
Pro zátěž zářivkovou.
- Kód produktu
- 2CDG110080R0011
- Typové číslo
- SD/S 4.16.1
- Varianta
- 4násobný
POPIS
Pro spínání a stmívání světelných obvodů se světelnými zdroji vybavenými stmívatelnými elektronickými předřadníky. Ukazatel stavu kontaktů, možnost ručního spínání.
Připojení ke sběrnici KNX přiloženou sběrnicovou svorkovnicí.
Jmenovité napětí: 230 V AC +10 % / –15 %, kmitočet 50/60 Hz
Výstupy: 4 bezpotenciálové kontakty
Řídicí elektronické výstupy: 4x 1-10 V
Parametry pro spínací režim AC-1: jmenovitý proud 16 A při cos φ = 1 a při napětí 230 V AC
Parametry pro spínací režim AC-3: jmenovitý proud 10 A při cos φ = 0,65 a při napětí 230 V AC
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry: 90 x 108 x 64 mm
Šířka 6 M
Upevnění na lištu šíře 35 mm.
Šroubové svorky (pro vodiče max. 2,5 mm²).
1 M = cca 18 mm
Pro zátěž zářivkovou.
DOKUMENTY
| Název dokumentu | Velikost | ||
|---|---|---|---|
| Návod k instalaci a používání | 290,1 kB |
