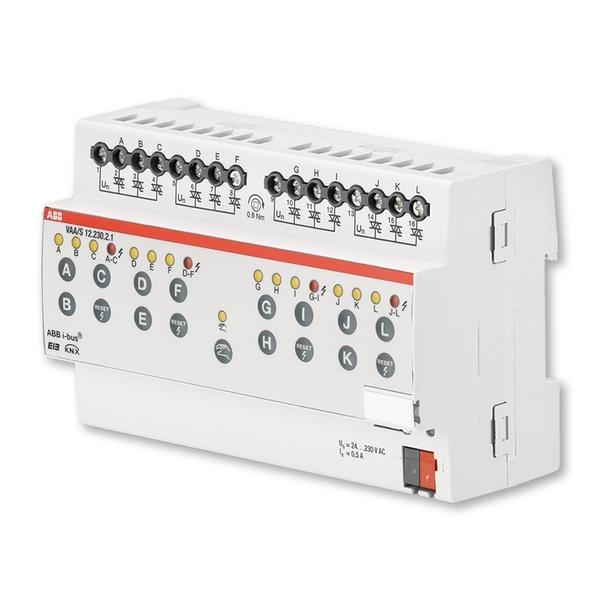

Člen akční pohonu hlavic ventilů, 12násobný, 230 V AC, řadový
Je vybaven 12 polovodičovými kanály. Je určen pro řízení termoelektrických ovládacích hlavic (pro 24 V nebo 230 V), např. 2-Dx2-00-101 pro řízení topení nebo chlazení. Jednotlivé kanály jsou chráněny proti zkratu a přetížení.
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Jmenovité napětí: 24-230 V AC, 50/60 Hz
Jmenovitý proud: 160 mA při TU = 45°C pro jeden kanál
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Upevnění na lištu šíře 35 mm.
Šroubové svorky (pro vodiče max. 2,5 mm²).
1 M = cca 18 mm
zobrazit více
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Jmenovité napětí: 24-230 V AC, 50/60 Hz
Jmenovitý proud: 160 mA při TU = 45°C pro jeden kanál
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Upevnění na lištu šíře 35 mm.
Šroubové svorky (pro vodiče max. 2,5 mm²).
1 M = cca 18 mm
- Kód produktu
- 2CDG110117R0011
- Typové číslo
- VAA/S 12.230.2.1
- Varianta
- 12násobný
POPIS
Je vybaven 12 polovodičovými kanály. Je určen pro řízení termoelektrických ovládacích hlavic (pro 24 V nebo 230 V), např. 2-Dx2-00-101 pro řízení topení nebo chlazení. Jednotlivé kanály jsou chráněny proti zkratu a přetížení.
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Jmenovité napětí: 24-230 V AC, 50/60 Hz
Jmenovitý proud: 160 mA při TU = 45°C pro jeden kanál
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Upevnění na lištu šíře 35 mm.
Šroubové svorky (pro vodiče max. 2,5 mm²).
1 M = cca 18 mm
DOKUMENTY
| Název dokumentu | Velikost | ||
|---|---|---|---|
| Návod k instalaci a používání | 273,6 kB |
