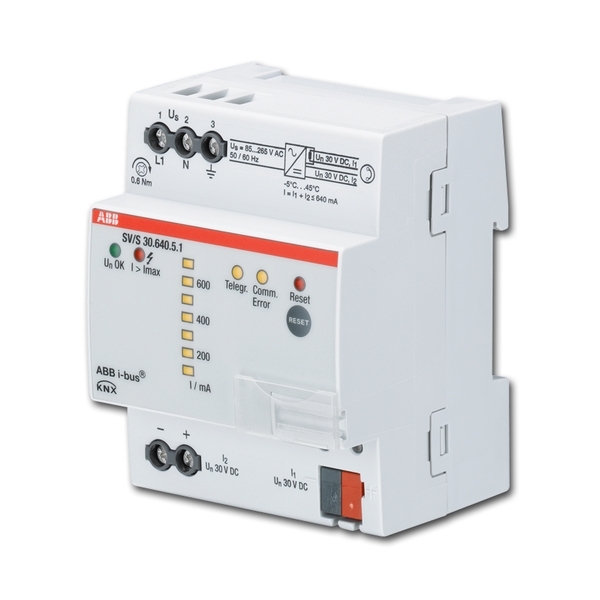

Zdroj napájecí s diagnostikou 640 mA, SELV, řadový
Přístroj je vybaven druhým výstupem s pomocným napětím 30 V DC pro napájení další linie (v kombinaci se samostatnou tlumivkou).
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Výstup na druhou linii: připojovací svorkovnicí
Jmenovitý proud: 640 mA
Jmenovité napětí: 85 - 265 V AC, kmitočet 50/60 Hz
Výstupní napětí: 30 V DC +1/–2 V, SELV
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry (v x š x h): 90 x 72 x 64 mm
Šířka: 4 M
Upevnění na lištu šíře 35 mm.
Šroubové svorky (pro vodiče max. 2,5 mm²).
1 M = cca 18 mm
- Kód produktu
- 2CDG110146R0011
- Typové číslo
- SV/S 30.640.5.1
- Varianta
- s tlumivkou, 640 mA
POPIS
Napájecí zdroj se zabudovanou tlumivkou a monitorováním systémového napětí na sběrnici KNX. Proud a napětí sběrnice a další údaje mohou být zasílány na sběrnici z důvodů diagnostiky. Napěťový výstup je zkratuvzdorný a odolný vůči přetížení. Provozní LED indikují proud na sběrnici, stav příslušné linie a přístrojů na ní.
Přístroj je vybaven druhým výstupem s pomocným napětím 30 V DC pro napájení další linie (v kombinaci se samostatnou tlumivkou).
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Výstup na druhou linii: připojovací svorkovnicí
Jmenovitý proud: 640 mA
Jmenovité napětí: 85 - 265 V AC, kmitočet 50/60 Hz
Výstupní napětí: 30 V DC +1/–2 V, SELV
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry (v x š x h): 90 x 72 x 64 mm
Šířka: 4 M
Upevnění na lištu šíře 35 mm.
Šroubové svorky (pro vodiče max. 2,5 mm²).
1 M = cca 18 mm
DOKUMENTY
| Název dokumentu | Velikost | ||
|---|---|---|---|
| Návod k instalaci a používání | 181,7 kB |
