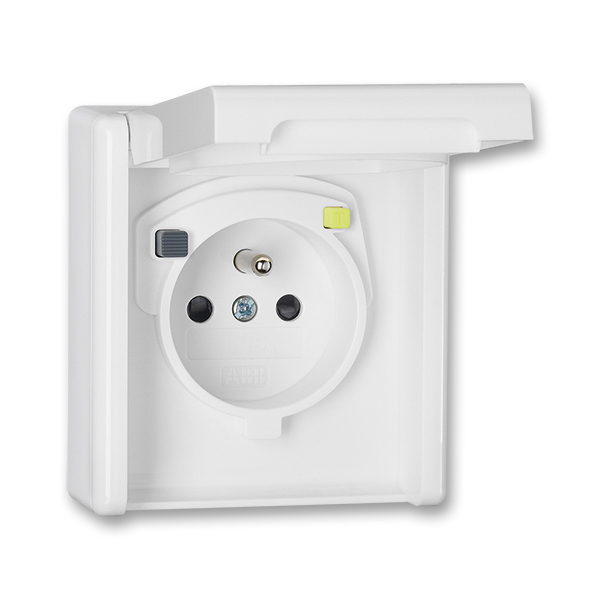

Zásuvka bezpečnostní FI-DOS s vestavěným proudovým chráničem, s clonkami, zapuštěná
Typ A, citlivost na střídavý i pulsní proud
Jmenovitý proud In: 16 A
Jmenovitá frekvence: 45-60 Hz
Vybavovací čas při 5× Idn: max. 30 ms
Jmenovitý zkratový proud: 3 000 A
Odolnost proti impulsním proudům: 3 000 A, 8/20 us
Stupeň ochrany krytím: IP 44
Vestavná hloubka: 32 mm
Instalace je možná v soustavách TN-S, TN-C, TT.
Ke svorkám L', N' lze připojit další zásuvky, které budou rovněž pod kontrolou proudového chrániče.
16 A, 230 V AC
Upevnění přístroje pomocí šroubů nebo vrutů.
Bezšroubové svorky (pro vodiče 1,5-2,5 mm²).
Přístroj splňuje uvedený stupeň krytí při montáži na svislou, hladkou a neporézní stěnu.
Uvedený stupeň krytí je zajištěn pouze při zavřeném víčku.
- Kód produktu
- 5526N-C26469 B
- Řazení
- 2P+PE
- Varianta
- bílá
POPIS
Reziduální pracovní proud Idn: 30 mA
Typ A, citlivost na střídavý i pulsní proud
Jmenovitý proud In: 16 A
Jmenovitá frekvence: 45-60 Hz
Vybavovací čas při 5× Idn: max. 30 ms
Jmenovitý zkratový proud: 3 000 A
Odolnost proti impulsním proudům: 3 000 A, 8/20 us
Stupeň ochrany krytím: IP 44
Vestavná hloubka: 32 mm
Instalace je možná v soustavách TN-S, TN-C, TT.
Ke svorkám L', N' lze připojit další zásuvky, které budou rovněž pod kontrolou proudového chrániče.
16 A, 230 V AC
Upevnění přístroje pomocí šroubů nebo vrutů.
Bezšroubové svorky (pro vodiče 1,5-2,5 mm²).
Přístroj splňuje uvedený stupeň krytí při montáži na svislou, hladkou a neporézní stěnu.
Uvedený stupeň krytí je zajištěn pouze při zavřeném víčku.
DOKUMENTY
Název dokumentu | Velikost | ||
---|---|---|---|
Návod k instalaci a používání | 422,1 kB | ||

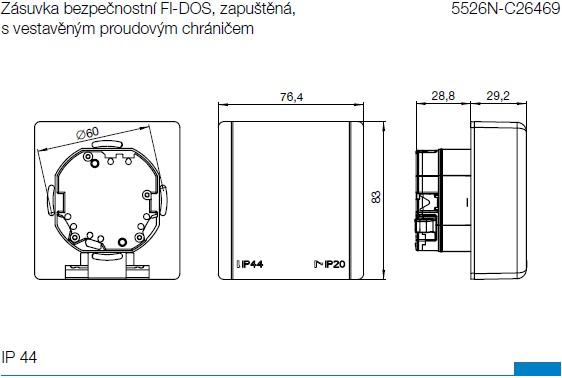

JPG | Rozměrový výkres | 35,8 kB | |
JPG | Schéma zapojení | 170,6 kB |
