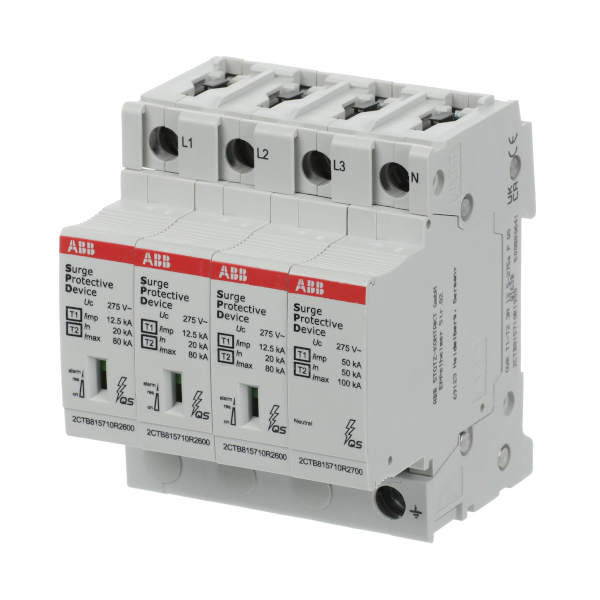

Svodič přepětí OVR, typ T1+T2
Svodič přepětí OVR s technologií QS
System pro M Compact s instalací na lištu DIN.
Technologie: Jiskřiště,varistor
S výměnným modulem: Ano
S bezpečnostní rezervou: Ano
S pomocným kontaktem: Ne
Indikátor konce životnosti s technologií QS: Ano
Typ svodiče přepětí: T1-T2
Počet modulů: 4 (L1,L2,L3,N)
Impulsní proud Iimp (10/350): 12,5 kA
Maximální impulsní svodový proud Imax (8/20): 80 kA
Jmenovitý impulsní svodový proud In: 30 kA
Ochranná úroveň Up: 1,3 kV
Jmenovité napětí Un: 230/400 V AC
Maximální trvalé pracovní napětí Uc: 275 V
Teplota okolí: -40…+80 °C
Skladovací teplota: -40…+80 °C
Připojení tuhého Cu vodiče: max. 50 mm2
Připojení pružného Cu vodiče: max. 35 mm2
Utahovací moment: 3,5 Nm
Krytí: IP20
Splňuje normu: ČSN EN 61643-11
- Kód produktu
- 2CTB815710R1900
- Typové číslo
- OVR T1-T2 3N 12.5-275s P QS
- Varianta
- L1, L2, L3, N
POPIS
Svodič přepětí OVR s technologií QS
System pro M Compact s instalací na lištu DIN.
Technologie: Jiskřiště,varistor
S výměnným modulem: Ano
S bezpečnostní rezervou: Ano
S pomocným kontaktem: Ne
Indikátor konce životnosti s technologií QS: Ano
Typ svodiče přepětí: T1-T2
Počet modulů: 4 (L1,L2,L3,N)
Impulsní proud Iimp (10/350): 12,5 kA
Maximální impulsní svodový proud Imax (8/20): 80 kA
Jmenovitý impulsní svodový proud In: 30 kA
Ochranná úroveň Up: 1,3 kV
Jmenovité napětí Un: 230/400 V AC
Maximální trvalé pracovní napětí Uc: 275 V
Teplota okolí: -40…+80 °C
Skladovací teplota: -40…+80 °C
Připojení tuhého Cu vodiče: max. 50 mm2
Připojení pružného Cu vodiče: max. 35 mm2
Utahovací moment: 3,5 Nm
Krytí: IP20
Splňuje normu: ČSN EN 61643-11
