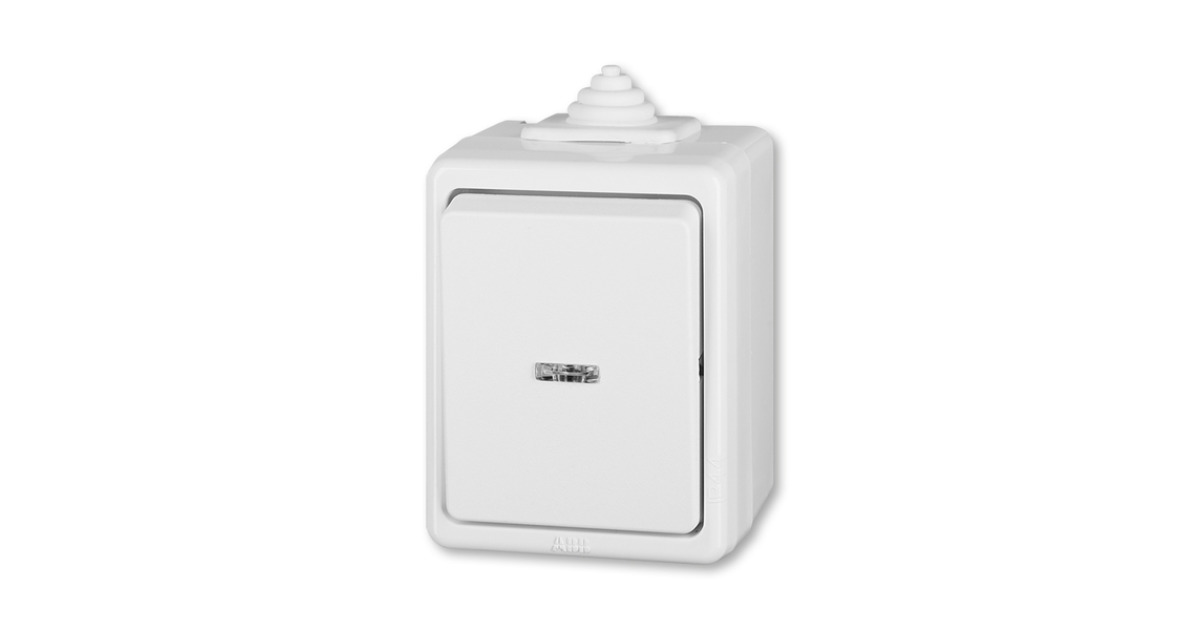

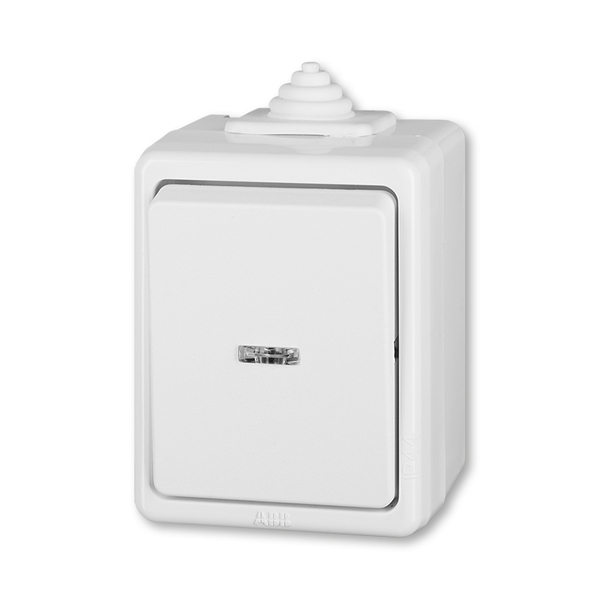

Přepínač střídavý IP 44, s čirým průzorem
se svorkou N
Pro řazení So/S je nutné použít orientační/signalizační doutnavku.
10 AX, 250 V AC
Upevnění šrouby.
Šroubové svorky (pro vodiče 1-2,5 mm²).
Pro zajištění uvedeného stupně krytí je nutné u krabice přístroje otevřít odkapní otvor směrem k zemi.
Spodní část krabice přístroje lze otočit o 180° pro přívod kabelu zespodu.
Je-li ve spínači osazena orientační doutnavka nebo LED tak, že je zapojena v sérii s úsporným světelným zdrojem (např. kompaktní zářivka nebo LED), může docházet k jeho blikání.
Doutnavka ani LED není součástí spínače.
zobrazit více
Pro řazení So/S je nutné použít orientační/signalizační doutnavku.
10 AX, 250 V AC
Upevnění šrouby.
Šroubové svorky (pro vodiče 1-2,5 mm²).
Pro zajištění uvedeného stupně krytí je nutné u krabice přístroje otevřít odkapní otvor směrem k zemi.
Spodní část krabice přístroje lze otočit o 180° pro přívod kabelu zespodu.
Je-li ve spínači osazena orientační doutnavka nebo LED tak, že je zapojena v sérii s úsporným světelným zdrojem (např. kompaktní zářivka nebo LED), může docházet k jeho blikání.
Doutnavka ani LED není součástí spínače.
- Kód produktu
- 3553-25922 B
- Design
- Praktik
- Řazení
- 6S, 6So (1S, 1So)

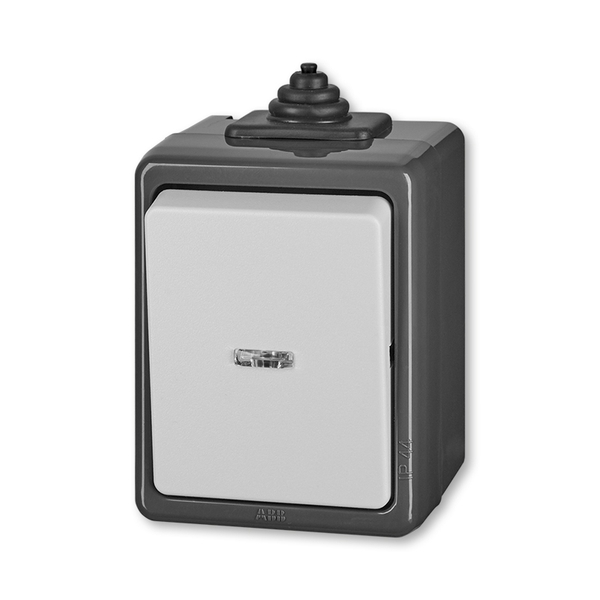

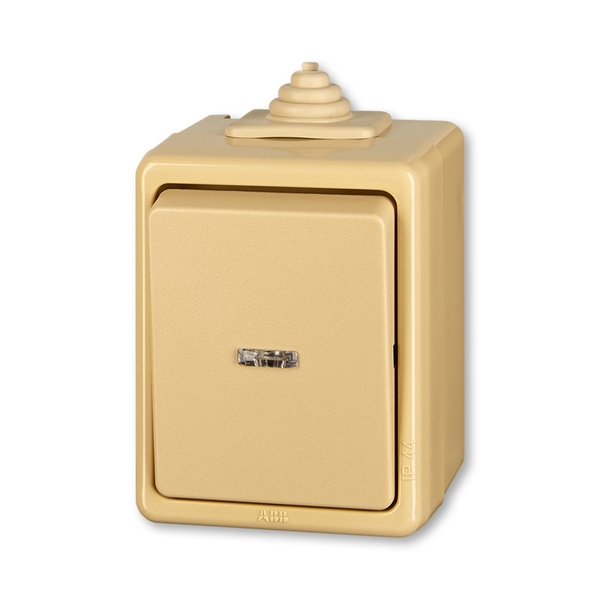

- Varianta
- bílá
POPIS
se svorkou N
Pro řazení So/S je nutné použít orientační/signalizační doutnavku.
10 AX, 250 V AC
Upevnění šrouby.
Šroubové svorky (pro vodiče 1-2,5 mm²).
Pro zajištění uvedeného stupně krytí je nutné u krabice přístroje otevřít odkapní otvor směrem k zemi.
Spodní část krabice přístroje lze otočit o 180° pro přívod kabelu zespodu.
Je-li ve spínači osazena orientační doutnavka nebo LED tak, že je zapojena v sérii s úsporným světelným zdrojem (např. kompaktní zářivka nebo LED), může docházet k jeho blikání.
Doutnavka ani LED není součástí spínače.
Pro montáž na podklady třídy reakce na oheň B, C, D, E.
DOKUMENTY
| Název dokumentu | Velikost | ||
|---|---|---|---|
| Návod k instalaci a používání | 364,9 kB | ||
| JPG | Rozměrový výkres | 105,8 kB | |
| JPG | Schéma zapojení | 15,9 kB |
