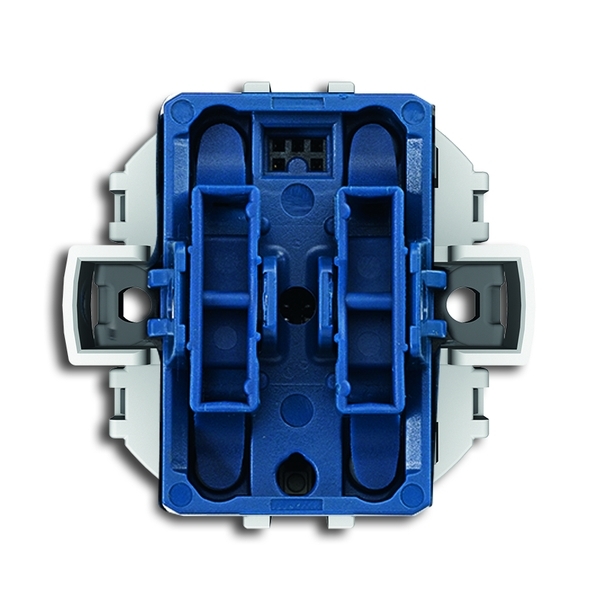

Rozhraní tlačítkové 2- / 4násobné, zapuštěné
Pro včlenění klasických tlačítkových ovládačů do systémové elektrické instalace ABB i-bus® KNX, se střední polohou.
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Jmenovité napětí: 24 V DC ±5 V
Počet vstupů: 4
Dotazovací napětí kontaktů spínačů 24 V je odvozeno z napětí na sběrnici KNX.
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry (v x š x h): 53 x 45 x 28 mm
Pouze pro kryty 3559B-A00651, 3559B-A00652, 3558B-A651, 3558B-A652.
K tomu je nutné použít zdarma dodávané přídržné desky BJE – nutno uvést do objednávky.
- Kód produktu
- 2CKA006133A0227
- Typové číslo
- 6108/07-AP-500
- Varianta
- 2-/4násobné
POPIS
S integrovanou sběrnicovou spojkou a přiloženým nosným třmenem.
Pro včlenění klasických tlačítkových ovládačů do systémové elektrické instalace ABB i-bus® KNX, se střední polohou.
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Jmenovité napětí: 24 V DC ±5 V
Počet vstupů: 4
Dotazovací napětí kontaktů spínačů 24 V je odvozeno z napětí na sběrnici KNX.
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry (v x š x h): 53 x 45 x 28 mm
Pouze pro kryty 3559B-A00651, 3559B-A00652, 3558B-A651, 3558B-A652.
K tomu je nutné použít zdarma dodávané přídržné desky BJE – nutno uvést do objednávky.
DOKUMENTY
| Název dokumentu | Velikost | ||
|---|---|---|---|
| Návod k instalaci a používání | 253,4 kB |
