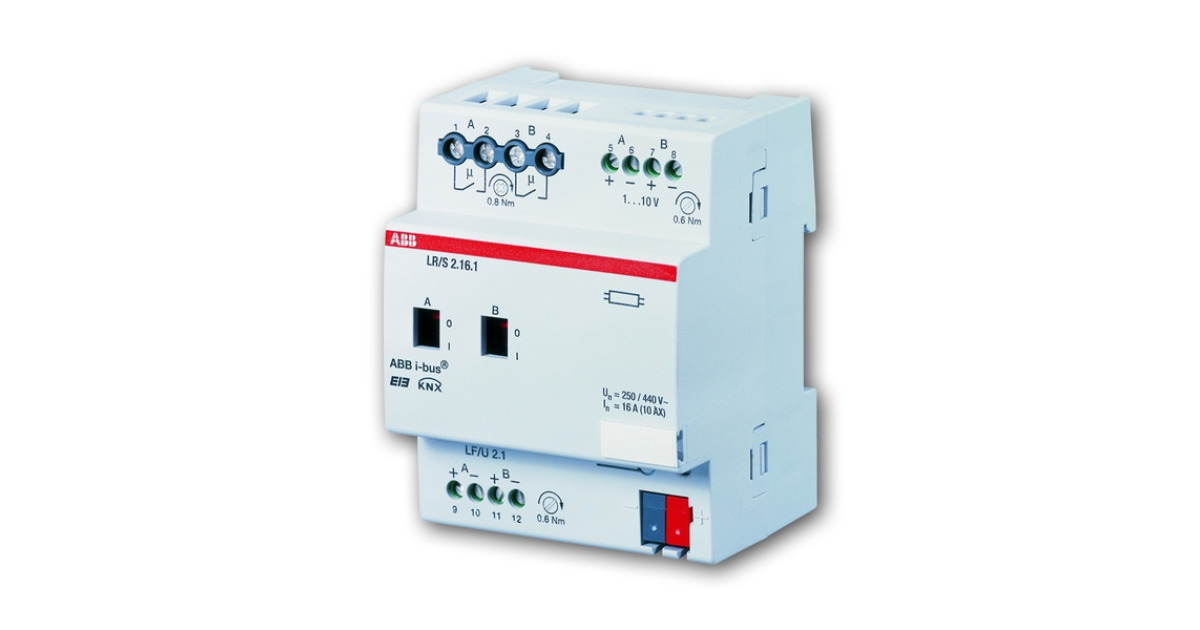

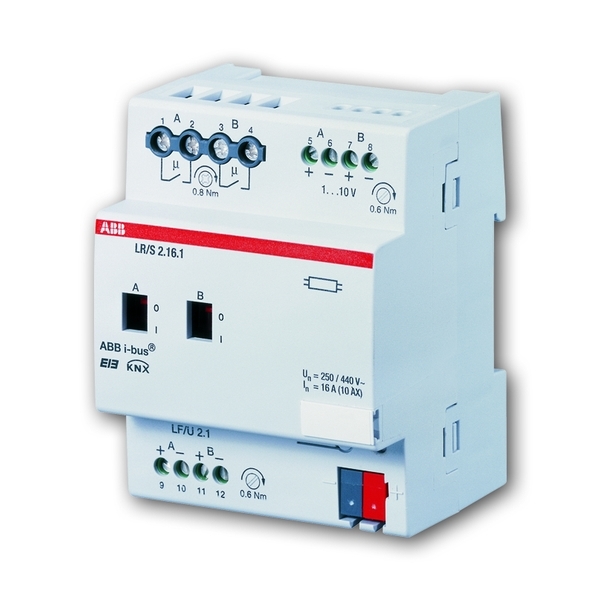

Člen akční spínací/stmívací 2násobný, řadový
Pro spínání a stmívání dvou světelných obvodů se světelnými
zdroji ovládanými analogovými stmívatelnými elektronickými předřadníky.
Řízení na stálou osvětlenost ve spojení se snímači LF/U 2.1.
Ukazatel stavu kontaktů, možnost ručního spínání.
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Jmenovité napětí: 230 V AC +10 % / –15 %, kmitočet 50/60 Hz
Výstupy: 2 bezpotenciálové kontakty,
2 řídicí elektronické výstupy 1 - 10 V
Režim činnosti AC-1: Jmenovitý proud 16 A (při cos φ = 1, 230 V AC)
Režim činnosti AC-3: Jmenovitý proud 10 A (při cos φ = 0,65, 230 V AC)
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry: 90 x 72 (108) x 64 mm
zobrazit více
zdroji ovládanými analogovými stmívatelnými elektronickými předřadníky.
Řízení na stálou osvětlenost ve spojení se snímači LF/U 2.1.
Ukazatel stavu kontaktů, možnost ručního spínání.
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Jmenovité napětí: 230 V AC +10 % / –15 %, kmitočet 50/60 Hz
Výstupy: 2 bezpotenciálové kontakty,
2 řídicí elektronické výstupy 1 - 10 V
Režim činnosti AC-1: Jmenovitý proud 16 A (při cos φ = 1, 230 V AC)
Režim činnosti AC-3: Jmenovitý proud 10 A (při cos φ = 0,65, 230 V AC)
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry: 90 x 72 (108) x 64 mm
- Kód produktu
- 2CDG110087R0011
- Typové číslo
- LR/S 2.16.1
- Varianta
- 2násobný
POPIS
Pro spínání a stmívání dvou světelných obvodů se světelnými
zdroji ovládanými analogovými stmívatelnými elektronickými předřadníky.
Řízení na stálou osvětlenost ve spojení se snímači LF/U 2.1.
Ukazatel stavu kontaktů, možnost ručního spínání.
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí
Jmenovité napětí: 230 V AC +10 % / –15 %, kmitočet 50/60 Hz
Výstupy: 2 bezpotenciálové kontakty,
2 řídicí elektronické výstupy 1 - 10 V
Režim činnosti AC-1: Jmenovitý proud 16 A (při cos φ = 1, 230 V AC)
Režim činnosti AC-3: Jmenovitý proud 10 A (při cos φ = 0,65, 230 V AC)
Stupeň krytí: IP 20
Rozsah pracovních teplot: –5 °C až +45 °C
Rozměry: 90 x 72 (108) x 64 mm
DOKUMENTY
| Název dokumentu | Velikost | ||
|---|---|---|---|
| Návod k instalaci a používání | 272,4 kB |
