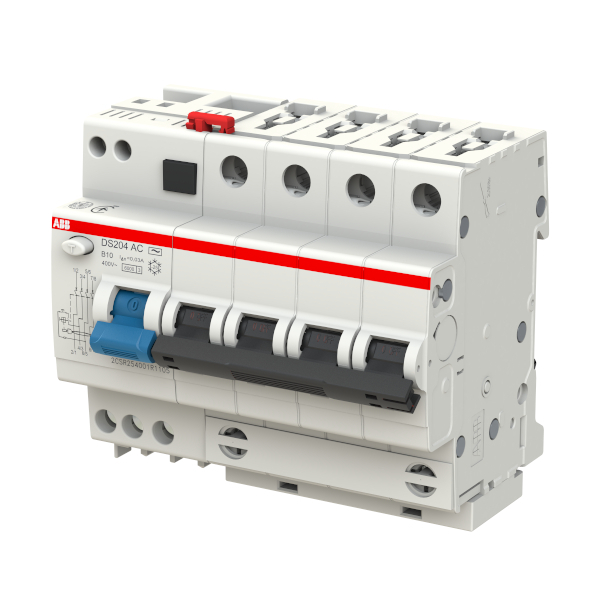

Kombinace jistič/chránič DS200, 3fázový
System pro M Compact s instalací na lištu DIN.
Řada DS200
Počet modulů: 4
Jmenovitý proud: 10 A
Vypínací charakteristika: B
Jmenovitá zkratová vypínací schopnost: 6 kA
Jmenovitý reziduální proud: 30 mA
Typ: AC
Možnost dovybavit příslušenstvím: Ano
Indikátor polohy kontaktů: Ano
Jmenovité napětí: 230/400 V AC
Jmenovitá frekvence: 50/60 Hz
Stupeň krytí: IP20
Teplota okolí: -25…+55 °C
Skladovací teplota: -40…+70 °C
Připojení tuhého/slaněného Cu vodiče: max. 25 mm2
Připojení pružného Cu vodiče: max. 25 mm2
Utahovací moment: 2,8 Nm
Max. průřez přípojnic: 10 mm2
Montážní poloha: libovolná
Napájecí strana: libovolná
Rozměry (VxHxŠ): 85x69x105 mm
Splňuje normu: ČSN EN 61009-1, ČSN EN 61009-2-1
- Kód produktu
- 2CSR254001R1105
- Typové číslo
- DS204AC-B10/0,03
- Varianta
- 10 A
POPIS
System pro M Compact s instalací na lištu DIN.
Řada DS200
Počet modulů: 4
Jmenovitý proud: 10 A
Vypínací charakteristika: B
Jmenovitá zkratová vypínací schopnost: 6 kA
Jmenovitý reziduální proud: 30 mA
Typ: AC
Možnost dovybavit příslušenstvím: Ano
Indikátor polohy kontaktů: Ano
Jmenovité napětí: 230/400 V AC
Jmenovitá frekvence: 50/60 Hz
Stupeň krytí: IP20
Teplota okolí: -25…+55 °C
Skladovací teplota: -40…+70 °C
Připojení tuhého/slaněného Cu vodiče: max. 25 mm2
Připojení pružného Cu vodiče: max. 25 mm2
Utahovací moment: 2,8 Nm
Max. průřez přípojnic: 10 mm2
Montážní poloha: libovolná
Napájecí strana: libovolná
Rozměry (VxHxŠ): 85x69x105 mm
Splňuje normu: ČSN EN 61009-1, ČSN EN 61009-2-1
