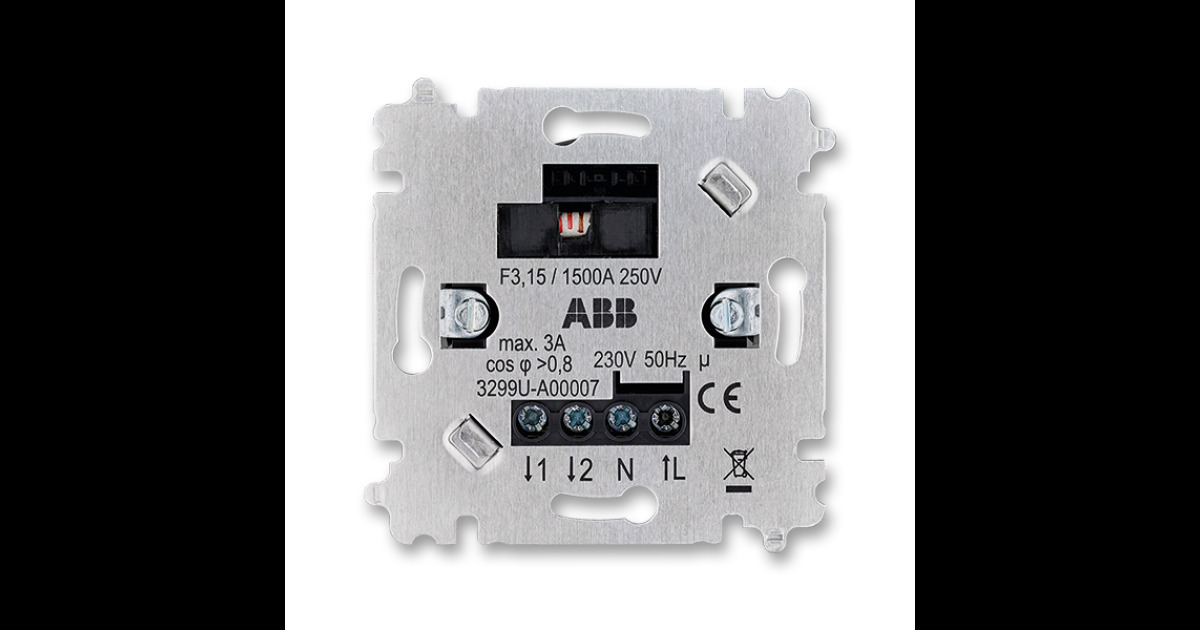

Přístroj spínací pro snímače pohybu
Pro snímače pohybu designových řad Swing® (L),
Zoni®,
Tango®, Levit®, Neo® (Tech), Element®, Time® (Arbo).
Pracovní teplota: –10 °C až +55 °C
Spínací prvek: 2× relé
Zapnutí relé 2: cca 3 min. po zapnutí relé 1, resp. po zaznamenání pohybu (nezávisí na vnějším osvětlení)
Vypnutí relé 2: cca 5 min. po vypnutí relé 1
Max. 3 A (cos φ > 0,8)
Také např. pro kompaktní zářivky na 230 V AC (tzv. úsporné žárovky) nebo svítidla s LED.
V pojistkovém pouzdru je vložena jedna náhradní pojistka F3,15/1500 A 250 V.
4vodičové připojení (nutný vodič N), 230 V AC
Upevnění šrouby nebo drápky.
Šroubové svorky (pro vodiče max. 2,5 mm²).
Je možné propojit několik přístrojů paralelně (celková max. zátěž v paralelním zapojení je stejná jako pro 1 přístroj).
zobrazit více
Pracovní teplota: –10 °C až +55 °C
Spínací prvek: 2× relé
Zapnutí relé 2: cca 3 min. po zapnutí relé 1, resp. po zaznamenání pohybu (nezávisí na vnějším osvětlení)
Vypnutí relé 2: cca 5 min. po vypnutí relé 1
Max. 3 A (cos φ > 0,8)
Také např. pro kompaktní zářivky na 230 V AC (tzv. úsporné žárovky) nebo svítidla s LED.
V pojistkovém pouzdru je vložena jedna náhradní pojistka F3,15/1500 A 250 V.
4vodičové připojení (nutný vodič N), 230 V AC
Upevnění šrouby nebo drápky.
Šroubové svorky (pro vodiče max. 2,5 mm²).
Je možné propojit několik přístrojů paralelně (celková max. zátěž v paralelním zapojení je stejná jako pro 1 přístroj).
- Kód produktu
- 3299U-A00007
POPIS
Pro snímače pohybu designových řad Swing® (L),
Zoni®,
Tango®, Levit®, Neo® (Tech), Element®, Time® (Arbo).
Pracovní teplota: –10 °C až +55 °C
Spínací prvek: 2× relé
Zapnutí relé 2: cca 3 min. po zapnutí relé 1, resp. po zaznamenání pohybu (nezávisí na vnějším osvětlení)
Vypnutí relé 2: cca 5 min. po vypnutí relé 1
Max. 3 A (cos φ > 0,8)
Také např. pro kompaktní zářivky na 230 V AC (tzv. úsporné žárovky) nebo svítidla s LED.
V pojistkovém pouzdru je vložena jedna náhradní pojistka F3,15/1500 A 250 V.
4vodičové připojení (nutný vodič N), 230 V AC
Upevnění šrouby nebo drápky.
Šroubové svorky (pro vodiče max. 2,5 mm²).
Je možné propojit několik přístrojů paralelně (celková max. zátěž v paralelním zapojení je stejná jako pro 1 přístroj).
DOKUMENTY
| Název dokumentu | Velikost | ||
|---|---|---|---|
| Návod k instalaci a používání | 201,7 kB | ||
| JPG | Rozměrový výkres | 74,5 kB | |
| JPG | Schéma zapojení | 40,4 kB |
