Zapojení stmívače ABB flex

Přístroj stmívače ABB flex má 4 svorky, stejně jako klasický stmívač, a také zapojení vodíčů je vlastně úplně stejné jako u běžného stmívače:

• svorku N pro připojení napájecího nulového vodiče,
• svorku L pro připojení napájecí fáze,
• svorka se symbolem vlnovky přeškrtnuté šipkou pro připojení výstupu ke svítidlu,
• (svorka C1 je vstup pro externí ovládání).

Vypneme jistič, ověříme beznapěťový stav a jdeme zapojovat.

1. V instalační krabici máme dva kabely - přívod z rozvaděče a odvod ke svítidlu. Pomocí např. Wago svorky si jako první propojíte nulový vodič s nulovým a ochranný s ochranným.
2. U nulových vodičů si ještě si pomocí klemy vyvedete připojení napájení pro samotný přístroj stmívače.
3. A pak zbylé 3 vodiče zapojíte do strojku stmívače. Nulový vodič do svorky s označením N, přívodní fázi do svorky L, výstup ke svítidlu do svorky s přeškrtnutou vlnovkou.
4. Strojek usadíte do krabice.

Z hlediska zapojení vodičů a montáže, ke které potřebujete šroubovák, je to všechno.

Zbývá už jen navrch nacvaknout ovládací jednotku s designovým krytem. Tady pozor! Na výběr jsou 3 různé ovládací jednotky. Na pohled vypadají stejně, ale mají rozdílné schopnosti.
A) Buď můžete to světlo stmívat pouze mechanicky jednou klapkou.
B) Pak je tu dvouklapková varianta, kdy můžete světlo rozsvěcet, zhasínat a stmívat mechanicky jednou klapkou a ta druhá vám slouží k vyvolání uložené scény, respektive dvou různých scén (nějaké dvě vaše oblíbené intenzity osvětlení). Jak se scéna ukládá, si samozřejmě ukážeme.
C) Třetí varianta je ovládací jednotka, která vám umožní stmívat světlo nejen mechanicky klapkou, ale ještě navíc z aplikace na telefonu přes Bluetooth.

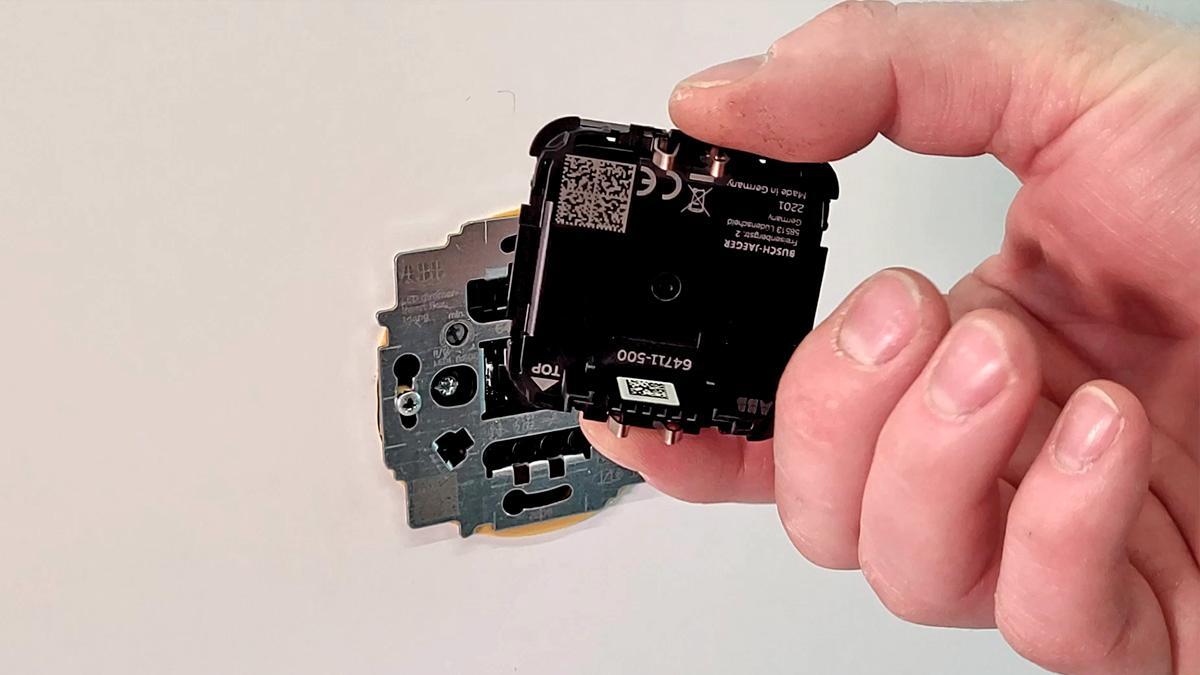

Takže podle zvoleného způsobu ovládání musíte vybrat tu správnou ovládací vrchní část, kterou poznáte podle popisu a objednacího čísla na její zadní straně.

Nacvaknutí ovládacích částí na tu spínací jednotku/strojek ve zdi je už pak velmi jednoduché. Vezmete instalační rámeček, do něj vložíte takovou přídržnou destičku, která vám přijde v balení spolu s tím designovým krytem/klapkou. Do rámečku s destičkou vložíte ovládací jednotku s klapkou a celé už to potom jenom jednoduše nacvaknete na ten přístroj ve zdi.

Když potom budete chtít vyměnit ovládací jednotku - třeba tu mechanickou za "chytřejší" - tak jenom sejmete všechny ty plastové části ze zdi a vyměníte tu černou ovládací jednotku. A potom to celé zase nacvaknete zpátky jako v předchozím případě. To vše samozřejmě opět při vypnutém jističi.
