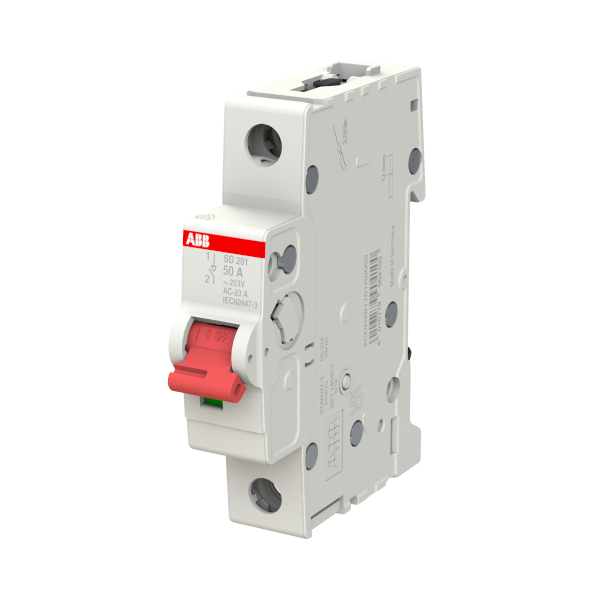

Odpínač SD200, 1fázový
System pro M Compact s instalací na lištu DIN.
Řada SD200
Jmenovitý proud: 50 A
Počet fází (modulů): 1
Indikátor reálné polohy kontaktů: Ano
Rozměry odpínače (VxHxŠ): 85x69x17,5mm
Jmenovité napětí: 253 V AC, 60 V DC
Jmenovitá frekvence: 50/60 Hz
Stupeň krytí: IP20
Teplota okolí: -25…+55 °C
Skladovací teplota: -40…+70 °C
Připojení tuhého/slaněného Cu vodiče: max. 35 mm2
Připojení pružného Cu vodiče: max. 35 mm2
Utahovací moment: 2,8 Nm
Max. průřez přípojnic: 10mm2
Montážní poloha: 1
Napájecí strana: libovolná
Možnost dovybavit odpínač příslušenstvím: Ano
Splňuje normu: ČSN EN 60947-3
- Kód produktu
- 2CDD281101R0050
- Typové číslo
- SD201/50
- Varianta
- 50 A
POPIS
System pro M Compact s instalací na lištu DIN.
Řada SD200
Jmenovitý proud: 50 A
Počet fází (modulů): 1
Indikátor reálné polohy kontaktů: Ano
Rozměry odpínače (VxHxŠ): 85x69x17,5mm
Jmenovité napětí: 253 V AC, 60 V DC
Jmenovitá frekvence: 50/60 Hz
Stupeň krytí: IP20
Teplota okolí: -25…+55 °C
Skladovací teplota: -40…+70 °C
Připojení tuhého/slaněného Cu vodiče: max. 35 mm2
Připojení pružného Cu vodiče: max. 35 mm2
Utahovací moment: 2,8 Nm
Max. průřez přípojnic: 10mm2
Montážní poloha: 1
Napájecí strana: libovolná
Možnost dovybavit odpínač příslušenstvím: Ano
Splňuje normu: ČSN EN 60947-3
