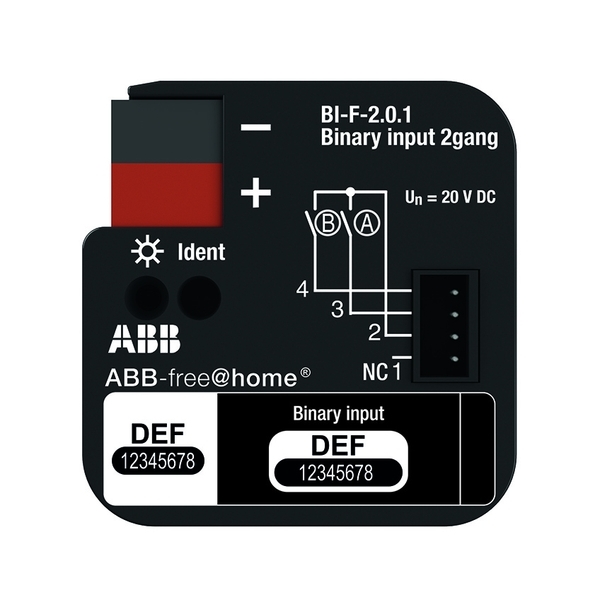

Modul binárních vstupů 2násobný, zapuštěný
- Status
- Výběh
Konvenční spínače, pomocné anebo jakékoliv bezpotenciálové kontakty mohou být připojeny přes 2 kanály.
Informace vyhodnoceného signálu lze použít pro ovládání akčních členů ABB-free@home® nebo pro záznam stavu ze zařízení.
Dotazovací napětí pro kontakty je generováno samotným modulem.
Pro instalaci do klasických elektroinstalačních krabic.
Připojení ke sběrnici ABB-free@home® pomocí přiložené svorkovnice.
Napětí sběrnice: 24 V DC
Počet vstupů: 2
Dotazovací napětí: 20 V DC
Délka propojovacích vodičů (pro binární vstupy): max. 10 m (při průřezu vodiče 1,5 mm2)
Stupeň krytí: IP 20
Pracovní teplota: –5 °C až +45 °C
Rozměry: (v × š × h): 39 × 40 × 12 mm (lze umístit do krabice KU)
zobrazit více
Informace vyhodnoceného signálu lze použít pro ovládání akčních členů ABB-free@home® nebo pro záznam stavu ze zařízení.
Dotazovací napětí pro kontakty je generováno samotným modulem.
Pro instalaci do klasických elektroinstalačních krabic.
Připojení ke sběrnici ABB-free@home® pomocí přiložené svorkovnice.
Napětí sběrnice: 24 V DC
Počet vstupů: 2
Dotazovací napětí: 20 V DC
Délka propojovacích vodičů (pro binární vstupy): max. 10 m (při průřezu vodiče 1,5 mm2)
Stupeň krytí: IP 20
Pracovní teplota: –5 °C až +45 °C
Rozměry: (v × š × h): 39 × 40 × 12 mm (lze umístit do krabice KU)
- Kód produktu
- 2CDG510002R0011
- Typové číslo
- BI-F-2.0.1
POPIS
Konvenční spínače, pomocné anebo jakékoliv bezpotenciálové kontakty mohou být připojeny přes 2 kanály.
Informace vyhodnoceného signálu lze použít pro ovládání akčních členů ABB-free@home® nebo pro záznam stavu ze zařízení.
Dotazovací napětí pro kontakty je generováno samotným modulem.
Pro instalaci do klasických elektroinstalačních krabic.
Připojení ke sběrnici ABB-free@home® pomocí přiložené svorkovnice.
Napětí sběrnice: 24 V DC
Počet vstupů: 2
Dotazovací napětí: 20 V DC
Délka propojovacích vodičů (pro binární vstupy): max. 10 m (při průřezu vodiče 1,5 mm2)
Stupeň krytí: IP 20
Pracovní teplota: –5 °C až +45 °C
Rozměry: (v × š × h): 39 × 40 × 12 mm (lze umístit do krabice KU)
DOKUMENTY
| Název dokumentu | Velikost | ||
|---|---|---|---|
| JPG | Rozměrový výkres | 34,4 kB | |
| JPG | Schéma zapojení | 58,8 kB |
