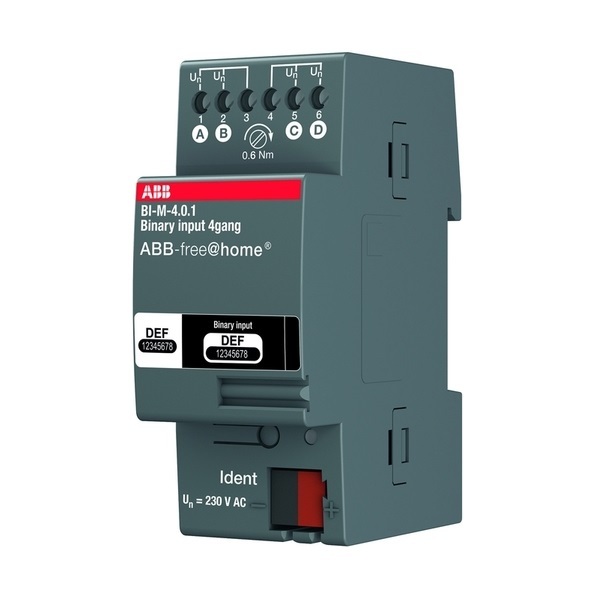

Modul binárních vstupů 4násobný, řadový
Modul detekuje AC/DC signály 10 - 230 V pomocí 4 kanálů.
Dotazovací napětí pro kontakty není generováno samotným modulem a je nutné využít externí zdroj.
Informace vyhodnoceného signálu lze použít pro ovládání akčních členů ABB-free@home® nebo pro záznam stavu ze zařízení.
Připojení ke sběrnici ABB-free@home® pomocí přiložené svorkovnice.
Napětí sběrnice: 24 V DC
Počet vstupů: 4
Dotazovací napětí: 10 - 230 V AC/DC (externí)
log. 0 .. 0-2 V AC/DC
log. 1 .. 7-265 V AC/DC
Délka propojovacích vodičů (pro binární vstupy): max. 100 m (při průřezu vodiče 1,5 mm2)
Stupeň krytí: IP 20. Pracovní teplota: –5 °C až +45 °C
Rozměry: (v × š × h): 90 × 36 × 64 mm. Šířka: 2 M
- Kód produktu
- 2CDG510004R0011
- Typové číslo
- BI-M-4.0.1
POPIS
Externě napájené konvenční spínače, pomocné anebo jakékoliv kontakty mohou být připojeny přes 4 kanály.
Modul detekuje AC/DC signály 10 - 230 V pomocí 4 kanálů.
Dotazovací napětí pro kontakty není generováno samotným modulem a je nutné využít externí zdroj.
Informace vyhodnoceného signálu lze použít pro ovládání akčních členů ABB-free@home® nebo pro záznam stavu ze zařízení.
Připojení ke sběrnici ABB-free@home® pomocí přiložené svorkovnice.
Napětí sběrnice: 24 V DC
Počet vstupů: 4
Dotazovací napětí: 10 - 230 V AC/DC (externí)
log. 0 .. 0-2 V AC/DC
log. 1 .. 7-265 V AC/DC
Délka propojovacích vodičů (pro binární vstupy): max. 100 m (při průřezu vodiče 1,5 mm2)
Stupeň krytí: IP 20. Pracovní teplota: –5 °C až +45 °C
Rozměry: (v × š × h): 90 × 36 × 64 mm. Šířka: 2 M
DOKUMENTY
| Název dokumentu | Velikost | ||
|---|---|---|---|
| JPG | Rozměrový výkres | 83,6 kB | |
| JPG | Schéma zapojení | 87,8 kB |
