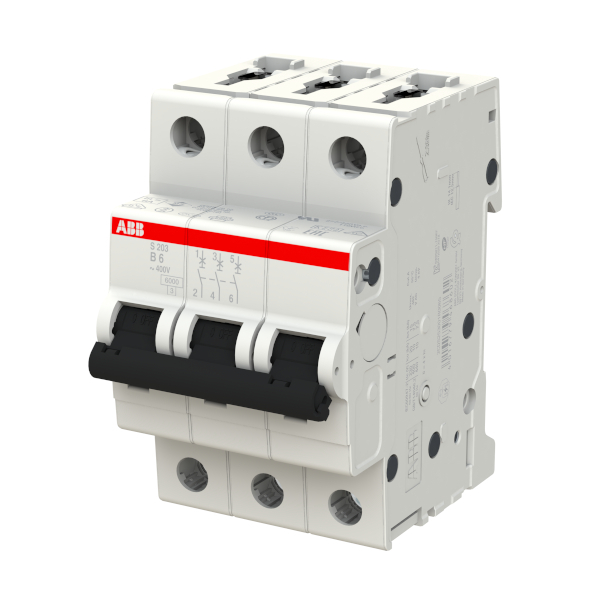

Jistič 3pólový, 6kA, charakteristika B
Vypínací charakteristika: B
Počet fází (modulů): 3
Indikátor reálné polohy kontaktů: ano
Rozměry jističe (V × H × Š): 88 × 69 × 52,5 mm
Jmenovité napětí: 230/400 V AC; 72 V DC (min. 12 V AC; 12 V DC)
Jmenovitá frekvence: 50/60 Hz
Stupeň krytí: IP 20
Teplota okolí: –25 °C až +55 °C. Skladovací teplota: –40 °C až +70 °C
Připojení tuhého/slaněného Cu vodiče: max. 35 mm2
Připojení pružného Cu vodiče: max. 25 mm2
Utahovací moment: 2,8 Nm
Max. průřez přípojnic: 10 mm2
Montážní poloha: libovolná
Napájecí strana: libovolná
Možnost dovybavit jistič příslušenstvím: ano
Splňuje normu: ČSN EN 60947-2
- Kód produktu
- 2CDS253001R0065
- Typové číslo
- S203-B6
- Varianta
- 6 A
POPIS
Jmenovitá zkratová vypínací schopnost Icn: 6 kA
Vypínací charakteristika: B
Počet fází (modulů): 3
Indikátor reálné polohy kontaktů: ano
Rozměry jističe (V × H × Š): 88 × 69 × 52,5 mm
Jmenovité napětí: 230/400 V AC; 72 V DC (min. 12 V AC; 12 V DC)
Jmenovitá frekvence: 50/60 Hz
Stupeň krytí: IP 20
Teplota okolí: –25 °C až +55 °C. Skladovací teplota: –40 °C až +70 °C
Připojení tuhého/slaněného Cu vodiče: max. 35 mm2
Připojení pružného Cu vodiče: max. 25 mm2
Utahovací moment: 2,8 Nm
Max. průřez přípojnic: 10 mm2
Montážní poloha: libovolná
Napájecí strana: libovolná
Možnost dovybavit jistič příslušenstvím: ano
Splňuje normu: ČSN EN 60947-2
