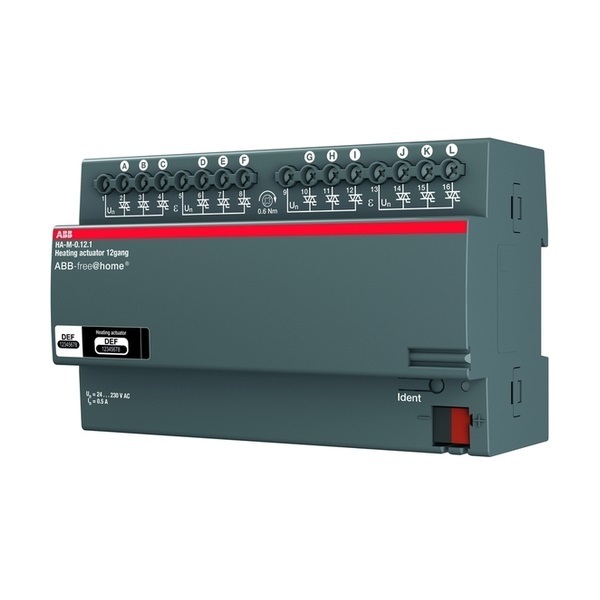

Člen akční topení 12násobný, řadový
Pro ovládání termoelektrických pohonů ventilů v topných a chladicích systémech. Vhodný pro řízení dvoupolohových ventilů a ventilových pohonů ve vodních systémech podlahového a radiátorového vytápění i pro ovládání chladicích okruhů. Výstupy jsou chráněny proti zkratu a přetížení. Připojení ke sběrnici ABB-free@home® pomocí přiložené svorkovnice.
Napětí sběrnice: 24 V DC
Počet výstupů: 12
Napájecí napětí: 230 V AC
Výstupní napětí: 24 až 230 V AC
Jmenovitý proud výstupu: 250 mA
Max. spínací proud: až 1,3 A (po dobu max 10 s)
Stupeň krytí: IP20
Pracovní teplota: −5 °C až +45 °C
Rozměry (v × š × h): 140 × 70 × 63,5 mm
Šířka: 8 M
Ztrátový výkon: 8 W
K jednomu výstupu lze paralelně připojit několik termoelektrických
servopohonů. V případě paralelního zapojení několika
servopohonů nesmí být překročen maximální zapínací proud,
resp. jmenovitý proud.
Oproti typu HA-M-0.12.1 je nový HA-M-0.12.2 nástupnická varianta se shodným základním určením a velmi podobnými parametry.
- Kód produktu
- 2CDG510031R0011
- Typové číslo
- HA-M-0.12.2
- Varianta
- 12násobný
POPIS
Pro ovládání termoelektrických pohonů ventilů v topných a chladicích systémech. Vhodný pro řízení dvoupolohových ventilů a ventilových pohonů ve vodních systémech podlahového a radiátorového vytápění i pro ovládání chladicích okruhů. Výstupy jsou chráněny proti zkratu a přetížení. Připojení ke sběrnici ABB-free@home® pomocí přiložené svorkovnice.
Napětí sběrnice: 24 V DC
Počet výstupů: 12
Napájecí napětí: 230 V AC
Výstupní napětí: 24 až 230 V AC
Jmenovitý proud výstupu: 250 mA
Max. spínací proud: až 1,3 A (po dobu max 10 s)
Stupeň krytí: IP20
Pracovní teplota: −5 °C až +45 °C
Rozměry (v × š × h): 140 × 70 × 63,5 mm
Šířka: 8 M
Ztrátový výkon: 8 W
K jednomu výstupu lze paralelně připojit několik termoelektrických
servopohonů. V případě paralelního zapojení několika
servopohonů nesmí být překročen maximální zapínací proud,
resp. jmenovitý proud.
Oproti typu HA-M-0.12.1 je nový HA-M-0.12.2 nástupnická varianta se shodným základním určením a velmi podobnými parametry.
DOKUMENTY
| Název dokumentu | Velikost | ||
|---|---|---|---|

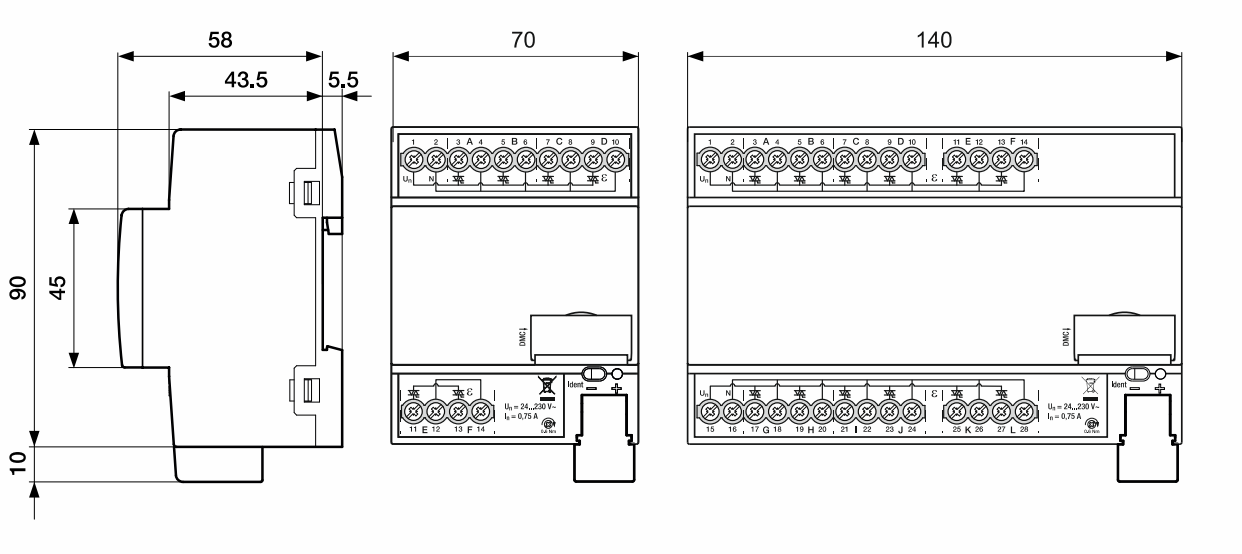

| PNG | Rozměrový výkres | 123,8 kB | |

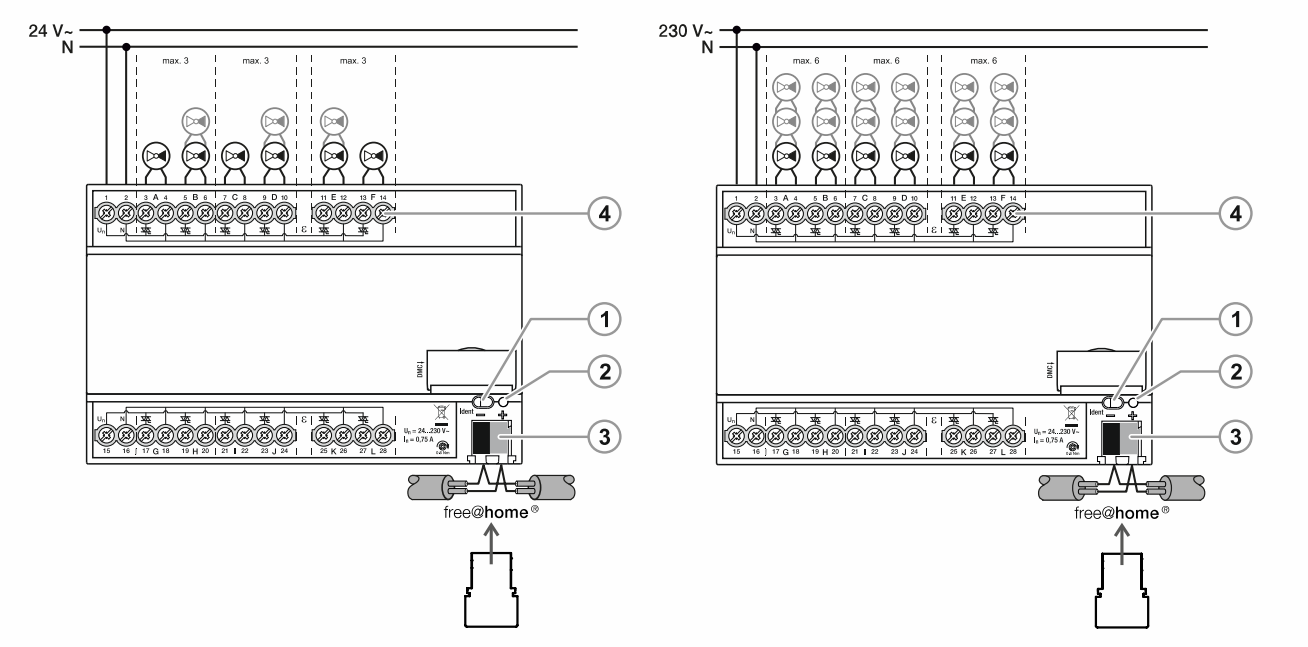

| PNG | Schéma zapojení | 190,1 kB | |
| Návod k instalaci a používání | 1,0 MB | ||
| Systémová příručka | 8,2 MB |
