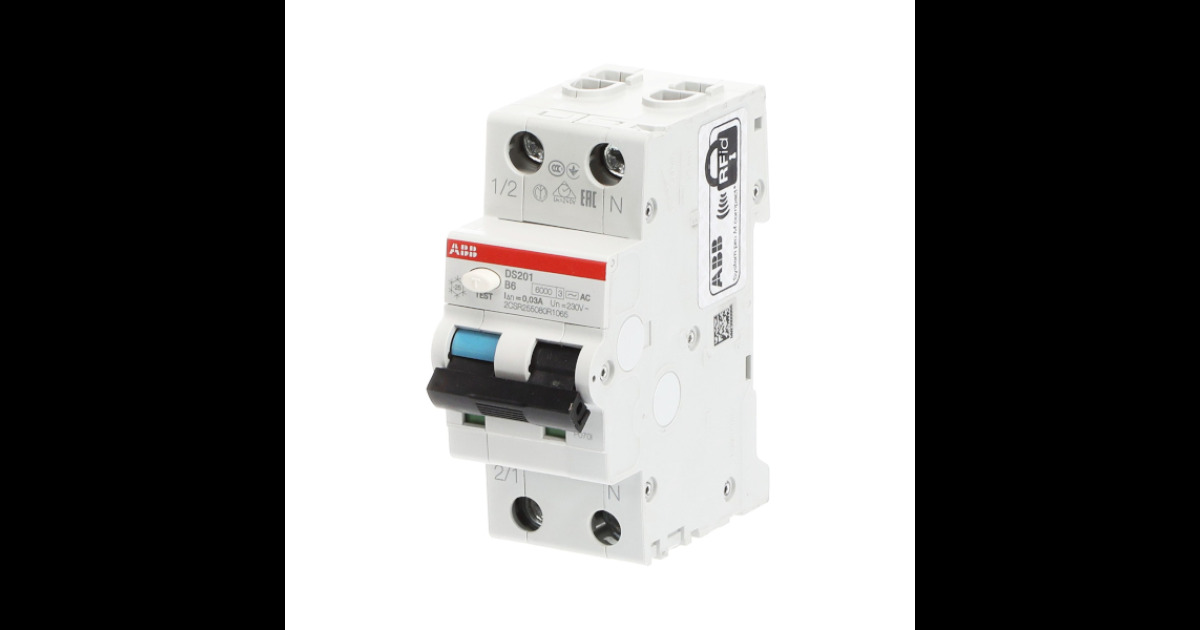

Kombinace jistič/chránič DS200, 1fázový
System pro M Compact s instalací na lištu DIN.
Řada DS200.
Počet modulů/pólů: 2
Jmenovitý proud: 6 A
Vypínací charakteristika: B
Jmenovitá zkratová vypínací schopnost: 6 kA
Jmenovitý reziduální proud: 30 mA
Typ: AC
Možnost dovybavit příslušenstvím: ano
Indikátor polohy kontaktů: ano
Indikátor zemní poruchy: ano
Jmenovité napětí: 230/400 V AC
Jmenovitá frekvence: 50/60 Hz
Stupeň krytí: IP 20
Teplota okolí: –25 °C až +55 °C
Skladovací teplota: –40 °C až +70 °C
Připojení tuhého/slaněného Cu vodiče: max. 25 mm2
Připojení pružného Cu vodiče: max. 25 mm2
Utahovací moment: 2,8 Nm
Max. průřez přípojnic: 10 mm2
Montážní poloha: libovolná
Napájecí strana: libovolná
Rozměry (V × H × Š): 85 × 69 × 35 mm
Splňuje normu: ČSN EN 61009-1, ČSN EN 61009-2-1
- Kód produktu
- 2CSR255080R1065
- Typové číslo
- DS201 B6 AC30
- Varianta
- 6 A
POPIS
System pro M Compact s instalací na lištu DIN.
Řada DS200.
Počet modulů/pólů: 2
Jmenovitý proud: 6 A
Vypínací charakteristika: B
Jmenovitá zkratová vypínací schopnost: 6 kA
Jmenovitý reziduální proud: 30 mA
Typ: AC
Možnost dovybavit příslušenstvím: ano
Indikátor polohy kontaktů: ano
Indikátor zemní poruchy: ano
Jmenovité napětí: 230/400 V AC
Jmenovitá frekvence: 50/60 Hz
Stupeň krytí: IP 20
Teplota okolí: –25 °C až +55 °C
Skladovací teplota: –40 °C až +70 °C
Připojení tuhého/slaněného Cu vodiče: max. 25 mm2
Připojení pružného Cu vodiče: max. 25 mm2
Utahovací moment: 2,8 Nm
Max. průřez přípojnic: 10 mm2
Montážní poloha: libovolná
Napájecí strana: libovolná
Rozměry (V × H × Š): 85 × 69 × 35 mm
Splňuje normu: ČSN EN 61009-1, ČSN EN 61009-2-1
